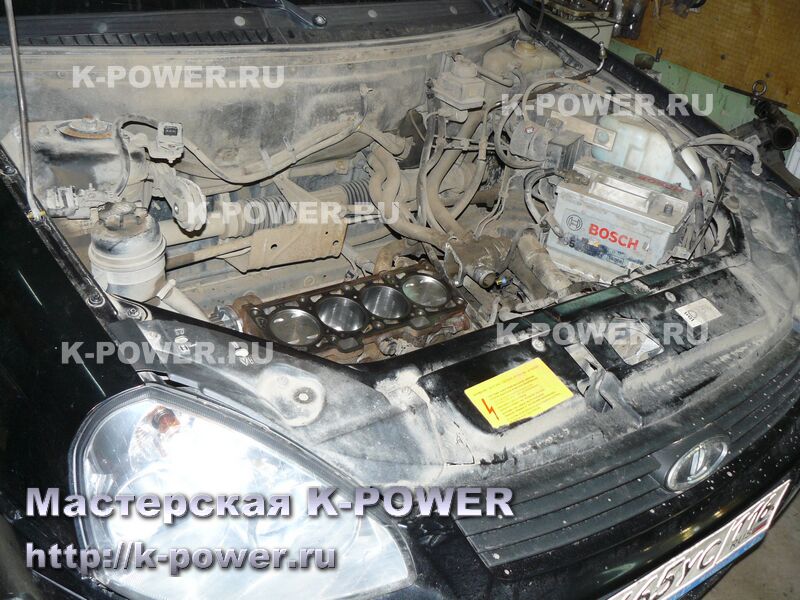

Из города Менделеевск (Респ. Татарстан) притащили на веревке Приору с гнутыми клапанами. Пробег 200 тыс.км, незадолго до загиба клапанов мотор начал подъедать масло и клиент решил сделать полный ремонт двигателя.

Причина загиба клапанов была найдена и описана в отдельной статье в Кунсткамере: "Приора - почему гнёт клапана (кто виноват и что делать)?".

Мотор был демонтирован и разобран. Цилиндры расточили в ремонтный размер 82.5 мм с платохонингованием, поршни (СТК Тая) получили специальную доработку, во избежание задиров. Поскольку клиент не настаивал на безвтыковом моторе, были применены именно "втыковые" плоские поршни (качество данных поршней по сплаву субъективно лучше СТКовских безвтыковых).

Удивило сцепление - с завода LUK прошёл 200 тыс.км без каких либо ремонтов! Конечно, пружины в ведомом диске уже болтались, накладки были изношены, лепески корзины подъедены наполовину выжимным подшипником, но оно еще работало! Комплект сцепления заменили на новый, так же LUK'овский.
На родных поршнях - традиционные задиры (такие же были и на цилиндрах).
Шатуны оставили родные - они не получили каких-либо повреждений, в отличие от родных поршней, которые были деформированы клапанами. Попутно обновили помпу, комплект ГРМ и ремень вспомогательных агрегатов.
Коленвал не потребовал шлифовки в ремонтный размер - мы лишь обновили вкладыши.

Попутно клиенту был предложен тюнинг двигателя, с улучшением заводских показателей. Бюджет на ремонт был ограничен (как и всегда), и клиент согласился на "минимальный джентльменский набор":
1) Замена катколлектора на вставку 4-1
2) Установка валов Нуждин 8.7 мм (фаза 263 град) на серийные шкивы
3) Установка дроссельной заслонки 52 мм
4) Замена программы на доработанную (без дорогостоящей откатки программы онлайн).

Головку перебрали, заменили гнутые клапана на новые (заводские!), заменили маслосъемные колпачки, всё отмыли химией.
Двухсоттысячные гидрокомпенсаторы заменили на новые, заводские. Стоит отметить, что данные тюнинговые валы сделаны перешлифовкой из заводских валов, базовый диаметр кулачка уменьшен до 30.70-31 мм, что позволяет устанавливать валы без подпятников (гидрокомпенсатор отрабатывает данный базовый диаметр кулачка). Благодаря точной вписке профилей в заводские кулачки, не требуются разрезные шкивы и их регулировка, что экономит время при установке и финансы клиента.

Ресивер оставили заводской (126-й, пластик), как и весь выхлоп после вставки 4-1. Вставку использовали стингеровскую, с "правильными" трубами и схождением без заужения диаметра труб.

Отдельным интересом было использование заводских гидриков без переделки их в RS-толкатели. Дело в том, что у автора есть в пользовании Калина с приоромотором и подобными валами, посаженными на RS-толкатели. Результаты подробно описаны в этом отчёте. Так же из отличий на Калине был установлен выхлоп 4-2-1 и резонатор Стингер. Резонно было сравнить два мотора!

Вдумчивый читатель спросит - разве можно снимать графики ВСХ без обкатки двигателя? Ответим. Основная обкатка требуется, если шлифуется коленвал (без полировки). В данной работе коленвал не шлифовался, а заданная гладкость хонинговки после платохонингования требует минимальную приработку. Мотору дали поработать более часа, чего вполне достаточно для снижения шероховатости трущихся пар и снятия графика ВСХ.

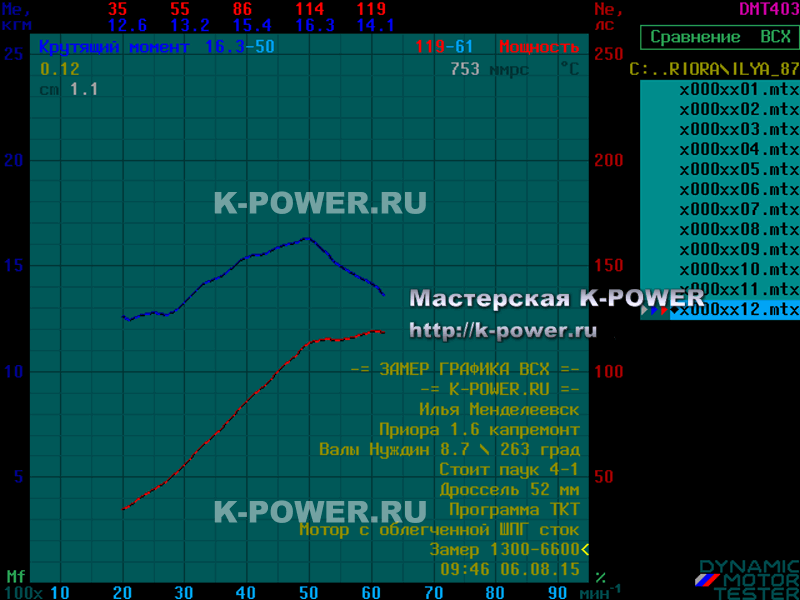

Замер графика ВСХ
Максимальная мощность: 119 л.с. при 6100 об
Максимальный крутящий момент: 16.3 кг при 5000 об

Сравним полученный график с серийным двигателем Приоры. Мотор с валами Нуждин 8.7 (пунктиром) превосходит серийный двигатель во всём диапазоне оборотов!

Холостой ход в программе выставлен на уровне 900 об, холостой достаточно ровный, но намётанный глаз различит небольшие потряхивания, характерные для валов с более широкой фазой. Но эти потряхивания очень невелики, почти незаметны и неудобств не доставляют (с "тыр-тыром" на широких валах не сравнить).

Такой вариант тюнинга можно рекомендовать абсолютно любому владельцу Приоры. Мотор становится более тяговитым во всём диапазоне оборотов, снижается расход топлива.

Как и обещал, настало время провести сравнение с Калиной автора. Напомню, на машине с аналогичным двигателем установлены валы Нуждин 8.7\8.5 мм с фазой 264\254 град. Валы сидят на сферических RS-толкателях. Мотор так же оснащен пауком 4-2-1 и прямоточным резонатором. В остальном всё похоже - программа написана одним и тем же человеком, дроссель на Калине - сечением 54 мм.
Накладываем графики друг на друга (пунктиром - Приора с валами 8.7 мм) и глазам не верим, моторы-то - однояйцевые близнецы! Совершенно одинаковая мощность, крутящий момент, форма графиков идёт ноздря-в-ноздрю! Лишь на малых оборотах до 3000 об графики разнятся. Кроме того, Калина может похвастать идеальным холостым ходом, без всяких потряхиваний (это заслуга RS-гидрокомпенсаторов, обрубающих малоэффективные с точки зрения наполнения участки начала подъема клапана и его закрытия).
Разницу в малых оборотах возможно объяснит различие выхлопных систем, но Приора с вставкой 4-1 похвастает бОльшим моментом в зоне до 2000 об, в то время как Калина с пауком 4-2-1 показывает резкий подхват момента на 2500 об.

Как же так? За что заплачены деньги? Где явно видимая работа паука 4-2-1? Ведь общепринято, что вставка 4-1 является бюджетным вариантом и паук 4-2-1 должен показывать бОльшие результаты, но графики говорят об обратном. И потому в вопросе выхлопа есть большой задел для дальнейшей исследовательской работы - так ли уж много даёт замена катализатора на вставку или паук 4-2-1, и какова эта разница в цифрах. Хотелось бы провести собственные замеры (а не верить слепо заявлениям производителей выхлопа), например, заменить катколлектор на вставку 4-1 на серийном двигателе, без отписки программы и увидеть на собственных графиках, насколько душит катколлектор двигатель (и душит ли он его вообще). Полагаю, в будущем, при наличии свободного времени, данные вопросы будут изучены и по их итогам появится отдельная статья.

В заключение стоит отметить, что полностью капремонт с тюнингом обошёлся клиенту в 41 тысячу рублей (работа + все запчасти), кроме запчастей, привезенных клиентом (помпа и комплект ГРМ). Полагаю, что это достаточно бюджетный вариант, учитывая полученные результаты.
