Сколько ходит двигатель Приоры? Сто-двести тысяч? Ведь у неё облегченная ШПГ с тонкими кольцами и узкими шатунными вкладышами, а шатун центруется по поршню, который болтается в цилиндре как ледышка в проруби.. Так считает большинство кондовых мастеров ("вот раньше-то поршни по килограмму делали, не то что сейчас - весу нет").

Очередной клиент на капитальный ремонт сумел удивить - двигатель его Приоры пробежал 327 тысяч километров! Мотор полностью заводской, гидрокомпенсаторы никогда не менялись, катализатор и программа всё еще заводские. Обновлялись лишь помпа и комплект ГРМ. Как позднее выяснилось, клиент часто ездит по трассе, мотору не жалеет наподдать оборотов, а масло лил поначалу Кастрол, затем Зик (интервал смены 10 тыс.км). Показание к ремонту типовое для Приоры - значительный расход масла.

Начинаем разбирать двигатель. Удивило состояние головки под клапанной крышкой - нагара и шлама не видно, лишь жёлтый лак (обычная картина для Зика). Во впускных каналах обильные отложения масляного шлака, вентиляция картера так же частично забита шлаком, хотя и не потеряла пропускной способности.

Прокладка-металлопакет по виду выработала свой срок - по краям цилиндров явно видны следы ухода антифриза. Поршень в четвертом цилиндре по краям буквально вымыт - по 4-му цилиндру мотор в значительной степени расходовал масло. Но проблема глубже, чем следовало ожидать - намётанный глаз увидит характерные следы износа на цилиндре от поступающей в горшок воды (антифриза). Хотя клиент и не жаловался на уход антифриза, нелишне будет тщательно проверить плоскость блока - может потребоваться его фрезеровка.
Состояние цилиндров удивило - для такого пробега еще просматривается заводская хонинговка, а болтанка поршней в ВМТ не очень велика.

Камеры сгорания в головке и сами шляпки клапанов обильно покрыты шлаком от поступающего в цилиндры масла. Всё это нужно тщательно очистить.

На удивление головка оказалась в хорошем состоянии. Клапана восстановили, удалив нагар, втулки клапанов замены не потребовали (ввиду отсутствия износа). Гидрокомпенсаторы установили новые. Распредвалы заменили на тюнинговые - Нуждин 8.7 мм с фазой 263 градуса. Валы (изготовлены методом перешлифовки из заводских, не требуют подпятников) обмениваются на б\у заводские, устанавливаются на заводские шкивы и не требуют доработок головки блока цилиндров. За обмен валов на тюнинговые клиент платит 4000 руб - сущая халява, по сравнению с "приходом" от их установки.
Плоскость головки отфрезеровали на 0.05 мм, удалив следы продавливания от металлопакета. Маслосъемные колпачки заменили на новые (настоящий "Резерв") и голова отправилась на покорение миллионной отметки...

Коленвал тоже удивил - шейки в пределах допуска! В итоге ограничились полировкой коренных и шатунных шеек, а так же отшлифовали шейки под сальники, удалив канавки износа. Обновляем вкладыши и коленвал в номинальном размере продолжает службу!
Чутье автора не подвело - блок за триста тысяч километров деформировался. С этим явлением автор уже сталкивался на моторах с большим пробегом - чугунный блок искривлялся и плоскостность под прокладку нарушалась. Ставить новую прокладку на такой блок бесполезно - ходить она не будет. Плоскость блока отфрезеровали на 0.15 мм - прогиб довольно существенный.

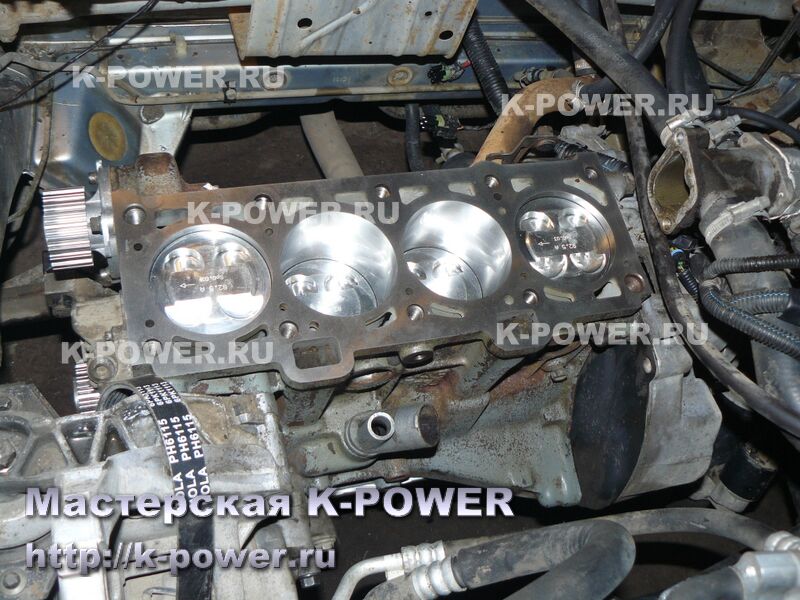

Цилиндры расточили в ремонтый размер 82.5 мм, выполнили платохонингование. Поршни использовали СТК "безвтык" с графитовым покрытием юбок. Так же были выполнены работы, направленные на снижение мехпотерь двигателя, но эти вещи выходят за рамки общедоступной публикации.
Шатуны остались родными, приоровскими. Вообще, к "безвтыковым" поршням у автора ранее было предвзятое отношение, в прошлом были негативные впечатления от работы с "автраматовским безвтыком", да и в теории снижение степени сжатия и увеличение площади камеры сгорания (из-за больших циковок) ведет к потере мощности и увеличению расхода топлива. Но теория часто расходится с практикой - в этом автор неоднократно успел убедиться.

Мотор был собран, кроме тюнинговых валов был заменен катализатор на вставку 4-1 и инсталлирована увеличенная до 52 мм дроссельная заслонка. На этом "тюнинги" закончились, т.к. клиент изначально приехал на простой капремонт, бюджет как всегда не резиновый, но получить 120-125 сил за очень скромные вложения было для клиента заманчивым предложением.

После запуска двигателя и небольшой обкатки, произвели диагностику топливной системы и записали тюнинговую программу. Поскольку степень сжатия двигателя с безвтыковыми поршнями снижается, требуются повышенные углы зажигания (относительно обычного двигателя 21126). Т.к. бюджет клиента не позволял онлайн отписку программы, из арсенала чиповщика подобрали более-менее аналогичный "безвтыковой" вариант под приоровский шатун. Напомню, чиповщик использует только свои программы, а не скачанные из интернета рукоделия типа шмаулюса или дырокола.

Было интересно снять график ВСХ с данного двигателя. Итак, что же получилось с безвтыковыми поршнями:

пиковая мощность: 128 л.с. при 6100 об (красная линия),
пиковый крутящий момент: 17.6 кг при 5100 об (синяя линия).

Форма графика крутящего момента имеет неровный характер, если бы программа каталась онлайн, чиповщик постарался бы вытянуть форму графика крутящего момента. Но и без того результаты внушают - сравните с графиком 83-сильной Приоры, которую капиталили коллеги на таких же поршнях! Так же можете посмотреть график серийной Приоры.

Но еще интереснее сравнение с другим двигателем - Приора из Менделевска, с аналогичным двигателем (после капремонта), таким же выхлопом, такими же валами 8.7, таким же контроллером и такой же дроссельной заслонкой. Единственное и ключевое отличие этих моторов - на менделеевской Приоре были использованы плоские ремонтные поршни (втыковые)! Программа на той машине тоже не писалась онлайн (мотор-то почти стоковый), но углы зажигания другие - пониже, под большую степень сжатия. Там было получено 119 сил и 16.3 кг момента. Форма графика крутящего момента там заметно плавнее.

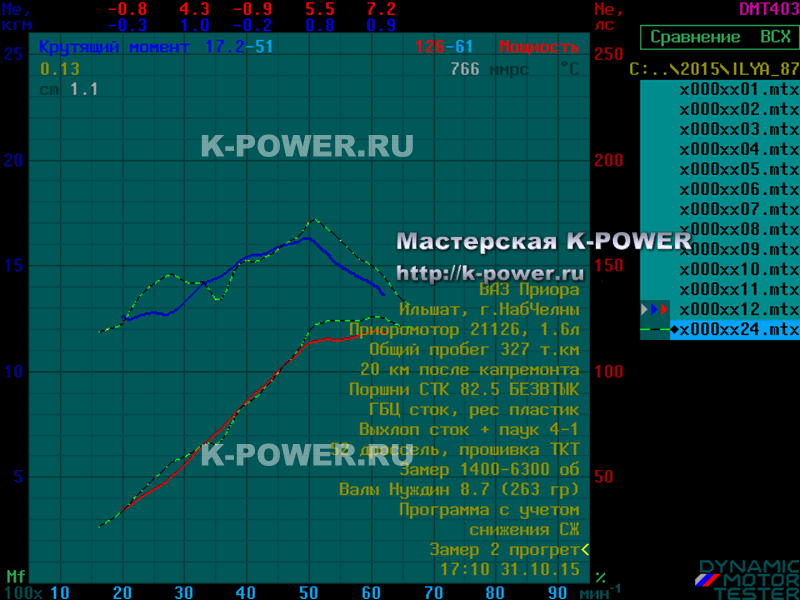

Наложим оба графика (с плоским поршнем-"втыком" и СТК "безвтыком") друг на друга.
График мотора с "безвтыком" показан пунктиром. Виден большой прирост момента в зоне 2-3 т.об и прибавка мощности в 7.2 силы в зоне 5-6 т.об. На 3500 об момент немного провис, но кратковременно и несущественно. Возможно, онлайн-отписка программы вытащила бы эту зону (хотя и не факт).

Что-же получается?! Безвтыковый поршень лучше плоского? Да, лучше, но только при изменении программы с учётом снижения степени сжатия. Всё просто - степень сжатия немного снизилась и мотор стал лучше работать на нашем паршивом топливе!

Напоследок о финансах. Весь капитальный ремонт двигателя обошёлся клиенту в 43 тысячи рублей под ключ - включая запчасти (в т.ч. валы, дроссель и вставку-замену катализатора), работы и программу для контроллера.
