Пример восстановления ГБЦ после обрыва тарелки клапана

Мы никогда не отказывались от проведения самых сложных восстановительных работ, помогая клиенту спасти подчас безнадежную деталь. Так было в свое время с завтуливанием тосольного канала в 21083 головке (подробнее здесь и здесь).

На этот раз потребовалось восстановить головку блока цилиндров Оки после обрыва тарелки впускного клапана. Случаи такие чрезвычайно редки. Но двигатель - простое железо, и дефекты в металле или обработке могут иногда дать самые разные последствия. Головка сильно пострадала - обломками тарелки клапана были достаточно глубоко иссечены камеры сгорания, образовался небольшой прогиб в районе окантовки прокладки, вследствие чего тосол пошел в цилиндры. Часть обломков через впускной коллектор забросило во второй цилиндр, в итоге пострадали оба цилиндра. Иссеченные поршни заменили, а головку - прислали в K-POWER на ремонт.

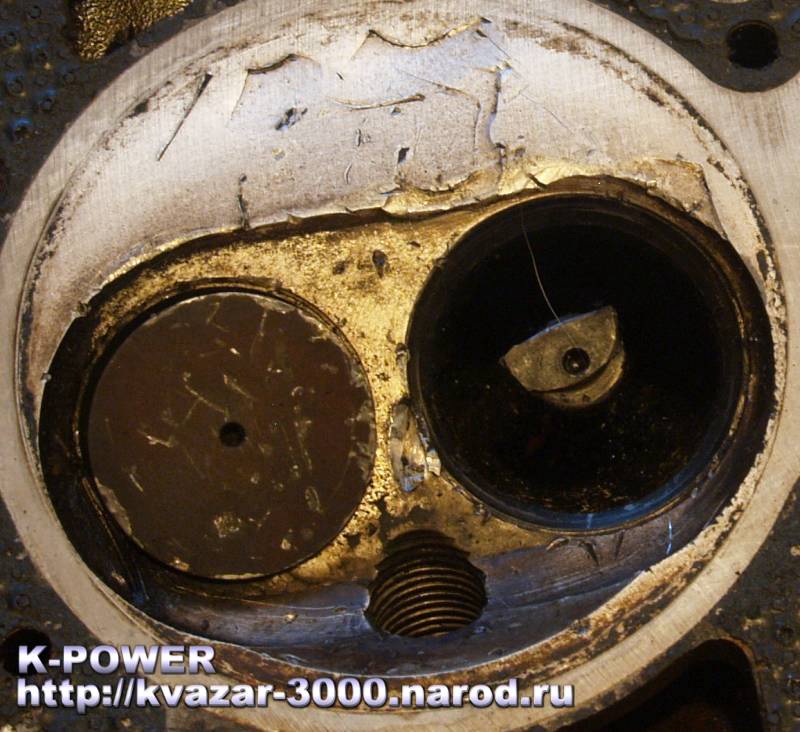

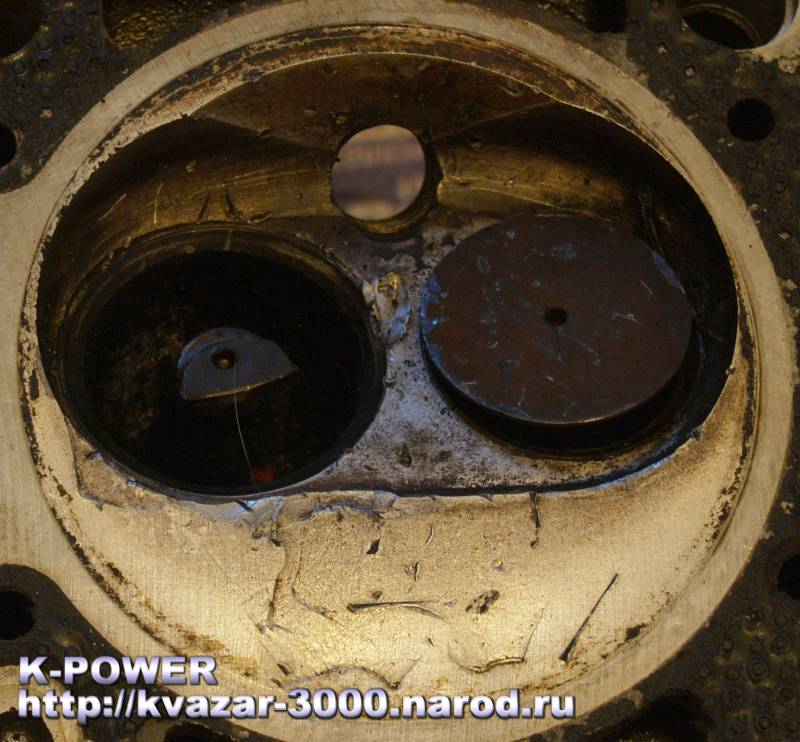

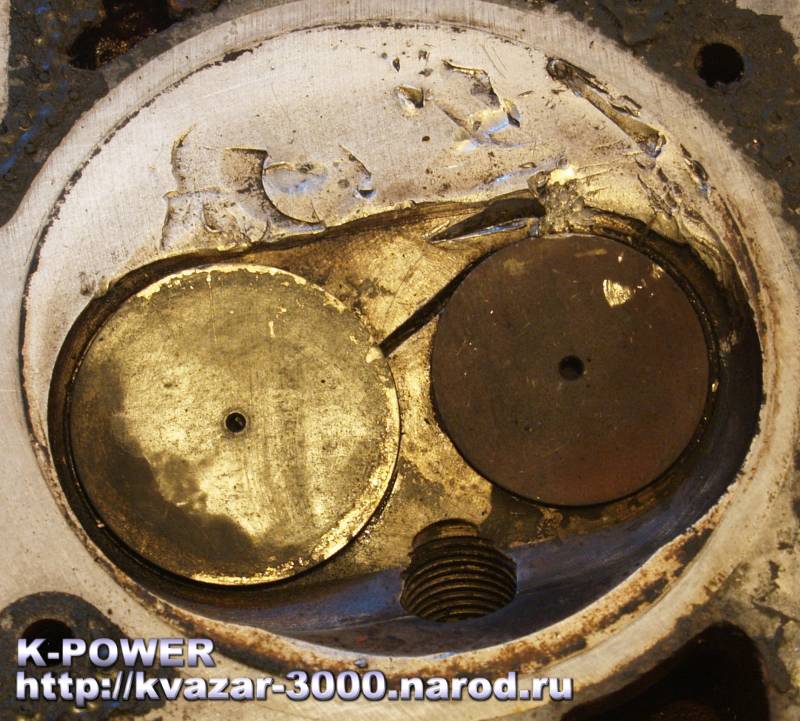

Вот такой она была:

Пример восстановления ГБЦ после обрыва тарелки клапана
Пример восстановления ГБЦ после обрыва тарелки клапана
Пример восстановления ГБЦ после обрыва тарелки клапана
Пример восстановления ГБЦ после обрыва тарелки клапана

Казалось бы, дело безнадежное, но оборудование позволяет творить чудеса. Плоскость головки обварили алюминием в среде аргона, заплавив все дефекты. Работа с камерой сгорания потребовала другого метода - что-бы не отбелить сёдла, дефекты напылили на установке ДИМЕТ. Заменили одно поврежденное седло на новое - аккуратно вырезали на станке дефектное, а новое седло запрессовали, предварительно охладив в жидком азоте - и никаких "гаражных" технологий.

Промежуточный этап обработки:

Пример восстановления ГБЦ после обрыва тарелки клапана

Обработали сёдла на специальном станке профильным резцом, камеру сгорания - доработали. Клапана установили облегченные, с надежной формой тарелки " тюльпан", но без лунок. Распредвал - DynaCAMS RS58 изготовленный по специальному заказу в Уфе, еще в давние, лучшие времена...

В итоге получилась вот такая красота:

Пример восстановления ГБЦ после обрыва тарелки клапана

Пример восстановления ГБЦ после обрыва тарелки клапана



Статья написана: 15 октября 2009 г.
Автор статьи, фото-видео материалов: © Квазар
