Ранее автор уже рассказывал про восьмиклапанный двигатель Гранты - в Мастерской его капиталили, ставили тюнинговый распредвал и даже переделывали 2111 двигатель в грантовский. Но восьмиклапанник на фоне приоровских 16-ти клапанников с валами всё равно кажется слабоватым. Мощности и крутящего момента маловато для нынешнего суетливого образа жизни.

В этой публикации речь пойдёт о более кардинальной переделке двигателя - мы осуществим конверсию 8-ми клапанного двигателя в 16-ти клапанный.

Автомобиль клиента - Приора с двигателем 21116 (Гранта 8 кл). Пробег невелик - всего 24 тысячи километров. Мотора не хватает на высоких оборотах - именно там заводской 8-ми клапанник скисает. Примечательно, что двигатель автомобиля - полностью в заводской комплектации с катализатором и серийной программой, а значит график ВСХ грантовского двигателя будет относительно "чистым" (напомню, на Гранте из отчёта по установке вала уже была залита некая программа).
Для тех, кому лень ходить по ссылкам, напомню - блок цилиндров Гранты унифицирован с приоровским 16-ти клапанником и с завода имеет форсунки охлаждения поршней, приоровские шатуны и отличается лишь поршнями под 8-ми клапанную головку.

Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ

Для минимизации затрат, клиенту был составлен список запчастей (лист А4), с которым он отправился по разборкам. Железо б\у по "верху" ему обошлось в 20 тыс.рублей. Это 16-ти клапанная головка от Приоры в сборе с клапанами и валами, шкивы распредвалов с болтами, шкивы коленвала, пластиковый ресивер под дроссель E-GAS, клапанная крышка, топливная рампа, трубки и прочие мелочи. Головку клиент купил с мотора приоры после "кулака дружбы". При дефектовке выяснилось, что 4 клапана были загнуты, но их замена не представляет сложностей - всё равно все детали дефектуются, клапана очищаются от нагара, меняются маслосъемные колпачки.
Еще один плюс - головка в сборе с серийными валами, а их клиенту мы заменим на тюнинговые валы Нуждин 8.7 мм (263 градуса) с доплатой всего 4000 рублей. Двойная экономия.
Вообще, в условиях кризиса тюнингу живётся нелегко, по-этому автор старается предложить таким клиентам лишь необходимый минимум работ и доработок, которых достаточно для получения максимального эффекта от вложенных средств.

С двигателя был снят график ВСХ и автор приступил к снятию головки. Железо от 8-ми клапанника клиент сможет продать на интернет-барахолках, тем самым еще снизив затраты на переделку двигателя.
После снятия головки, демонтируем шатунно-поршневую группу. Цилиндры в идеальном состоянии. Блок снимать мы не будем, лишь заменим поршни на 16-ти клапанные, СТК "безвтык" с графитовым покрытием юбок. Шатун останется приоровским. Поршневые кольца так же обновим, установив кольца другого производителя.

Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ

Попутно проведя кое-какие работы по снижению мехпотерь двигателя, новая ШПГ собирается, поддон закрывается и можно переходить к работе с головкой.

Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ

Головку с разбора разобрали, отмыли, заменили четыре задетые поршнем клапана на новые, остальные восстановили. Колпачки и гидрокомпенсаторы так же обновили.
Чем хороши валы Нуждин 8.7 - они не требуют каких-либо доработок головки, ставятся без подпятников, на серийные шкивы и дают максимальный результат для гражданского мотора, при минимуме вложений.

Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ

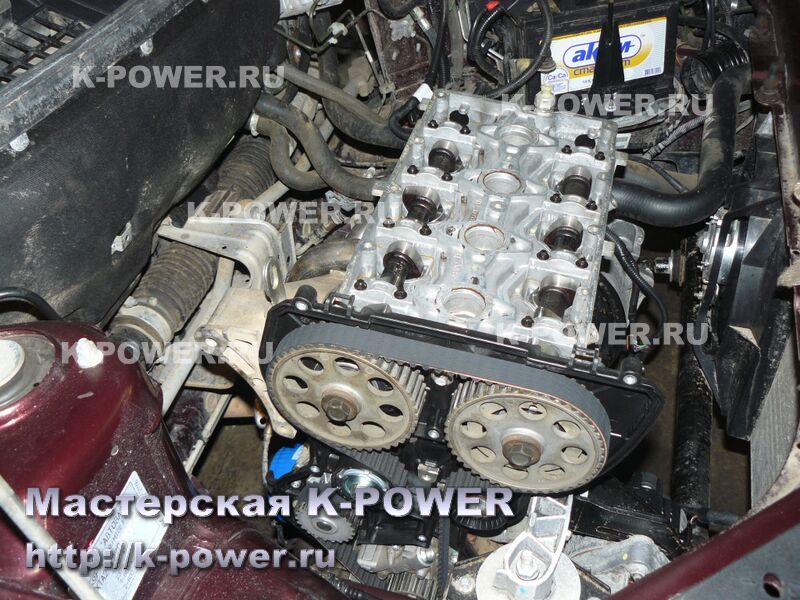

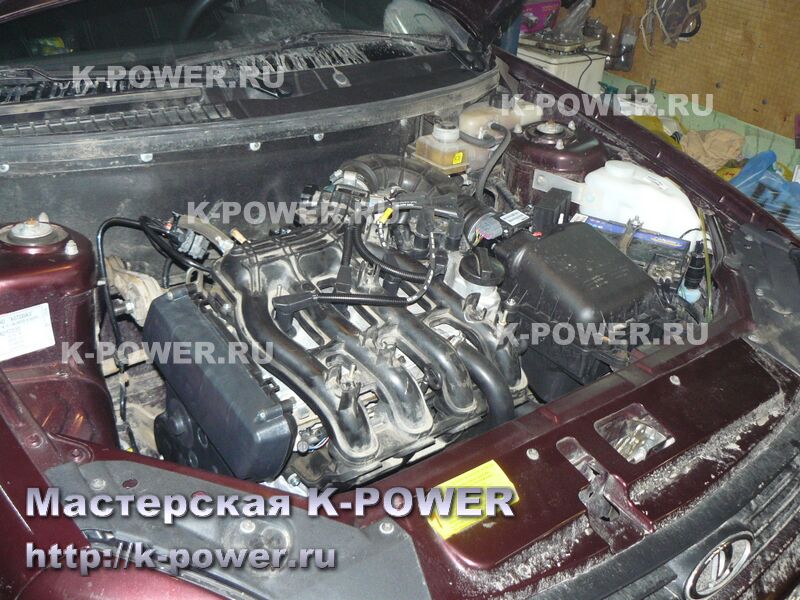

Устанавливаем головку на блок цилиндров, катализатор заменяем на вставку 4-1 с правильными трубами, устанавливаем новую помпу и новый комплект ГРМ Gates PowerGrip.

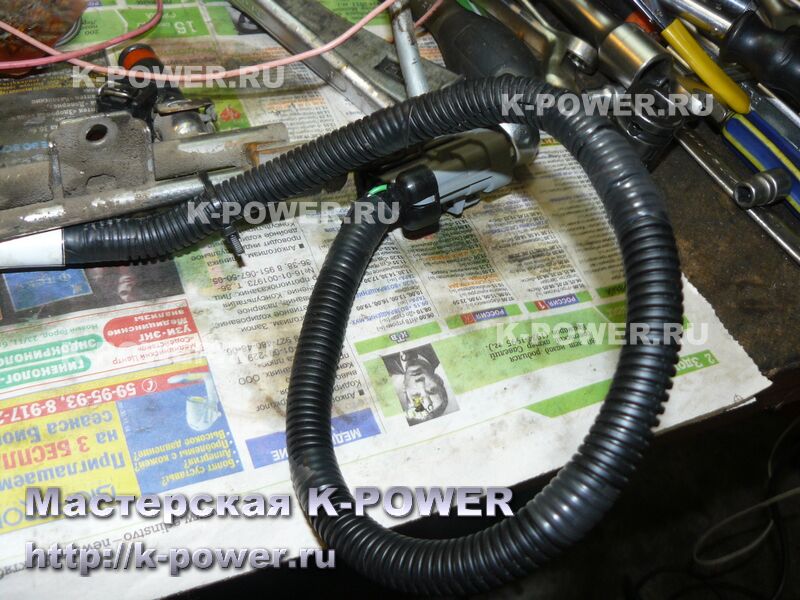

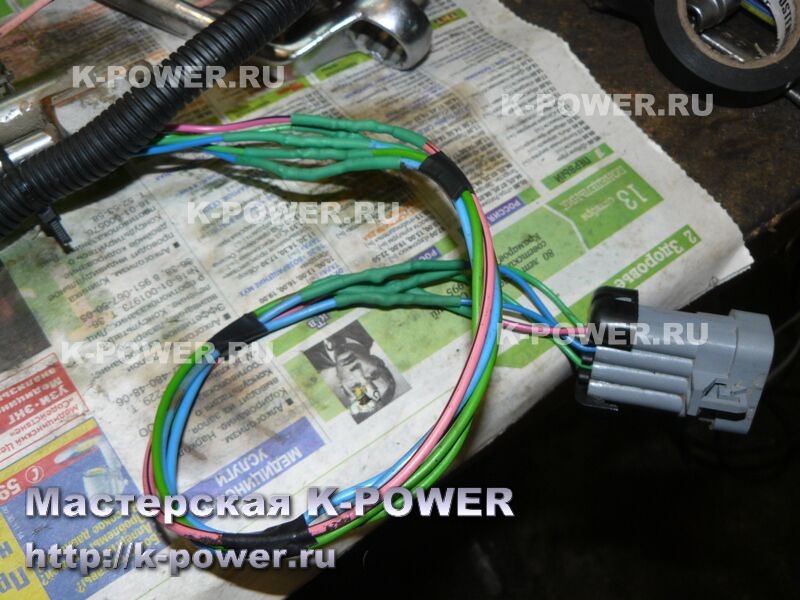

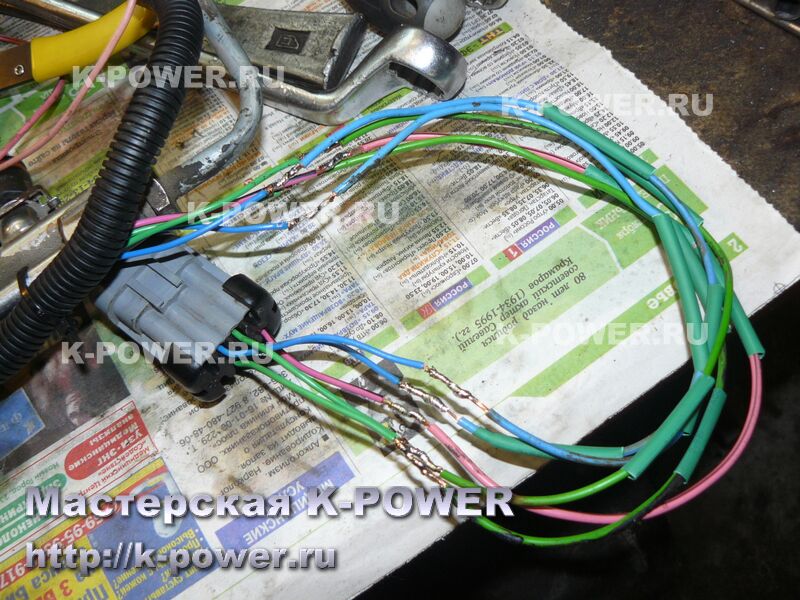

Мы не будем менять проводку и контроллер - лишние траты клиенту не нужны, не поддавайтесь на разводы "тюнингаторов", не умеющих работать с Е-газом! Под 16-ти клапанный двигатель нужно нарастить пару пучков (все работы производим с применением пайки, термоусадки и гофры) и перепроложить некоторую часть проводки по-новому.
На данной машине установлен контроллер М7.4, датчика фазы физически нет - фазированный впрыск здесь "виртуальный". У контроллера нет глаз и он не узнает, что мотор изменился с 8-ми клапанника на 16-ти клапанник. Разумеется, калибровки углов, холостого хода и топливоподачи будут изменены под новый двигатель, а евро-нормы вырезаны под корень. Соответственно, у нас останется и "виртуальный" фазированный впрыск без датчика фазы и 8-ми клапанный модуль зажигания, который переедет на клапанную крышку.

Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ

При наличии запчастей, заранее купленных клиентом, мотор собирается очень быстро, буквально за пару дней (вместе с переборкой головы).

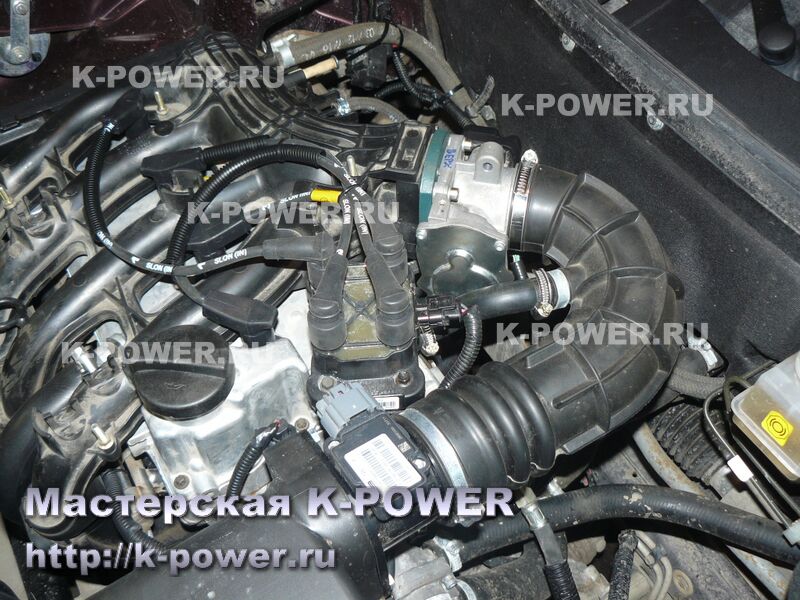

Интересный нюанс с дроссельной заслонкой. На 8-ми клапаннике она производства Делфи и имеет 4 отверстия под крепеж, а на 21126 и 21127 моторах дроссель Е-газ (китайский Бош) имеет 3 крепления. Поскольку пластиковых ресиверов на 16-ти клапанник под 4 шпильки не существует в природе (тюнинговые ресы не рассматриваем, т.к. для выхода на нужный результат нам вполне достаточно пластика), а замена дросселя на 16-ти клапанный проблематична - у них другой разъем под проводку и другие тарировки в программе, причём эти тарировки на сегодняшний день не вскрыты и для правки недоступны. Решение проблемы очень простое и недорогое - изготавливаем проставку между ресивером и дросселем!

Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ
Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ

Мотор без проблем пускается на 8-ми клапанной программе и отправляется чиповщику на отписку программы. Следует сказать, что М7.4 нужно калибровать только онлайн, проверяя реальные углы и смесь на ходу. Контроллер работает как по матмодели, так и по физическим калибровкам и переходит между ними довольно своевольно. Нужно отметить, что на калибровку только холостого хода чиповщик потратил около двух часов. Программа в целом писалась почти полдня.



Перейдём к анализу графиков ВСХ. До переделки двигателя, сняли график с полностью серийного двигателя 21116 Гранта 8 кл. К слову, клиент ездит только на Аи95 бензине.

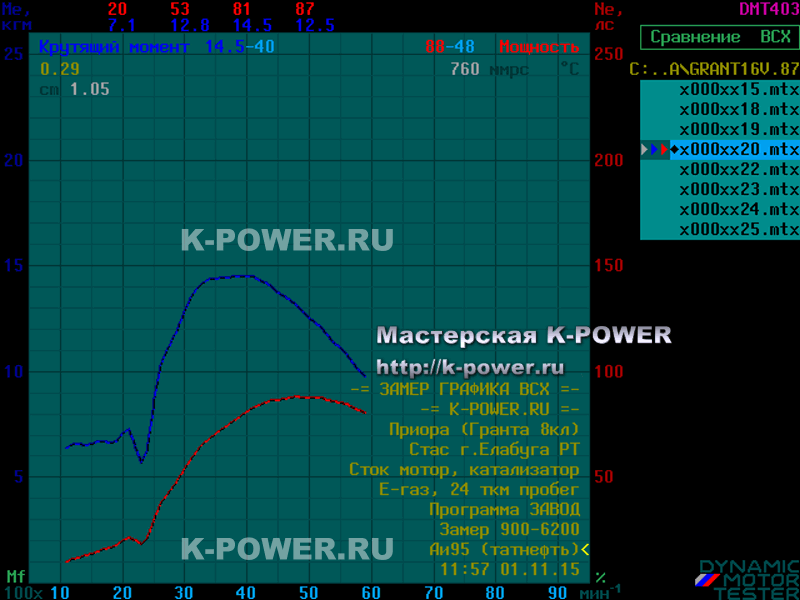

Двигатель 8 кл Гранта полный сток
пиковая мощность: 88 л.с. при 4800 об (красная линия),
пиковый крутящий момент: 14.5 кг при 4000 об (синяя линия).

Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ

График практически идентичен грантомотору с "некой программой", что позволяет усомниться в эффективности этой "программы" на серийном двигателе. Крутящий момент собран в кучу, реально двигатель едет с 2500-3000 об и до 4500 об, после 5000 об крутить мотор бесполезно и на трассе с таким мотором будет тяжеловато на обгонах. До 2500 об крутящего момента кот наплакал (7 кг!), что странно для 8-ми клапанника.

График двигателя 16 кл (конверсия) с валами Нуждин 8.7 и программой
пиковая мощность: 129 л.с. при 6000 об (красная линия),
пиковый крутящий момент: 16.7 кг при 4800 об (синяя линия).

Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ

Здесь чиповщик снова поработал с электронным дросселем - он плавно выходит на 100% открытия заслонки только после 3000 об, дабы сгладить провал крутящего момента в зоне 2500 об. Мотор заметно отличается от других Приор в схожей комплектации с подобными валами (но с мех.дросселем). Мотор получился довольно верховым. На малых оборотах крутящего момента по-прежнему негусто, но и там прибавка - на 2000 об зафиксировано 9 кг момента.

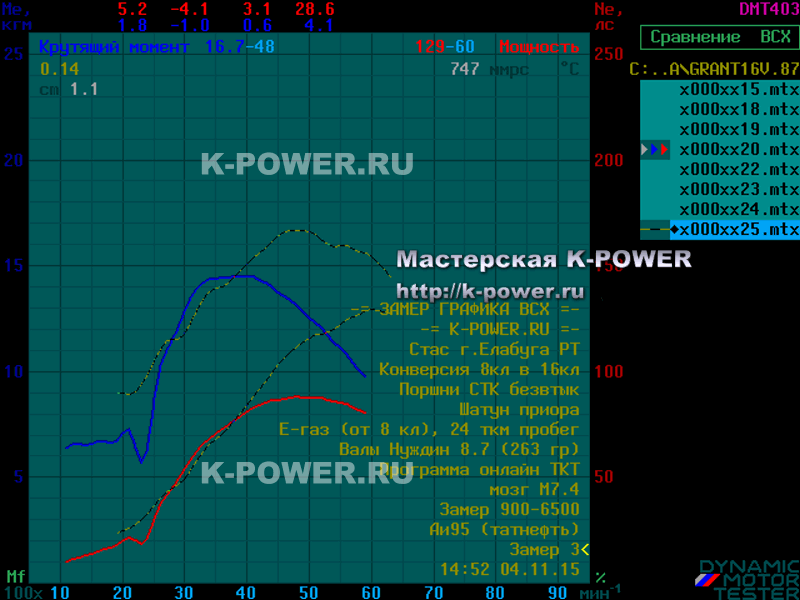

Наложим оба графика друг на друга.
Низы улучшились по крутящему моменту (добавка 1.8 кг), серединка в зоне 2500-4000 об немного просела (-1.0 кг момента). Весь цимес 16-ти клапанника на верхах, после 4000 об. Там где 8-ми клапанник начинал утухать, 16-ти клапанник начинает жить. На 5000 об прирост 4.1 кг момента и 28.6 сил! Простой и дешевой установкой вала в 8-ми клапанник такого не добиться.

Конверсия двигателя Гранты 8 кл в 16 кл (E-GAS) валы 8.7 + ВСХ

И снова безвтыковый поршень показывает результаты лучше плоского поршня! Две машины подряд - уже статистика.

Данная работа примечательна тем, что за относительно небольшой бюджет был достигнут сравнительно высокий результат. Мотор почти не потерял зону средних оборотов, столь характерную для 8-ми клапанника, прибавил момент на малых оборотах и значительно прирастил мощность на высоких оборотах после 4000 об, что облегчит обгоны на загородных трассах. Нужно отметить, что 16-ти клапанник получился даже более экономичным, чем 8-ми клапанник. Мотор работает тише и более не требует ручной регулировки зазора клапанов.

Так зачем же ВАЗ производит 8-ми клапанный грантовский двигатель? Субьективно (по мнению автора), ради экономии. Производство этого двигателя явно обходится дешевле, чем изготовление 16-ти клапанника, да и старое оборудование по 8-ми клапанным головкам еще не списано окончательно и должно приносить прибыль. Вот и кормят людей этим старым мотором, сделав ему "лёгкую подтяжку лица" путём установки облегченной шатунно-поршневой группы. Хоть форсунки охлаждения поршней не заменили деревянными затычками - и на том спасибо.

Напоследок о финансах. Конверсия грантовского двигателя в 16-ти клапанник обошлась клиенту суммарно в 52 тысячи рублей - включая запчасти (в т.ч. и те, что клиент самостоятельно купил на разборах по списку), работы и программу для контроллера. В дальнейшем эту сумму клиент сможет уменьшить, продав оставшиеся запчасти от 8-ми клапанника.

Пожалуй, на сегодняшний день это наилучший бюджетный и эффективный тюнинг Грантовского 8-ми клапанного двигателя.


Отзыв клиента:

Здравствуйте, огромное спасибо Вам за проделанную работу.

Сегодня провел замеры на дороге от 100 до 150 км/ч по спидометру автомобиль разгоняется за 9-10 секунд (лучшее что у меня получилось с секундомером в руках 8,87 с), стандартная приора со 126 мотором делает это за 14 секунд, 8 клапанник набирал за 15, солярисы 1.6 и хонда сивик 1.8 разгоняются примерно за те же 10 секунд.

Снизился расход топлива и это заметно.

На низких и средних оборотах мотор не потерял в тяге также можно ездить внатяг, после 3500 разница огромная. Выходя на обгон на 3 передаче мотор легко разгоняет автомобиль до 150 км/ч.
