На доработку нам прислали новую головку ВАЗ 21126 (Приора), из г. Абакана. Наша задача - сделать портинг (доработку) каналов и собрать голову с облегченными клапанами и дюралевыми тарелками.

Вот фотографий серийной головки ВАЗ 21126, без доработок, для сравнения.

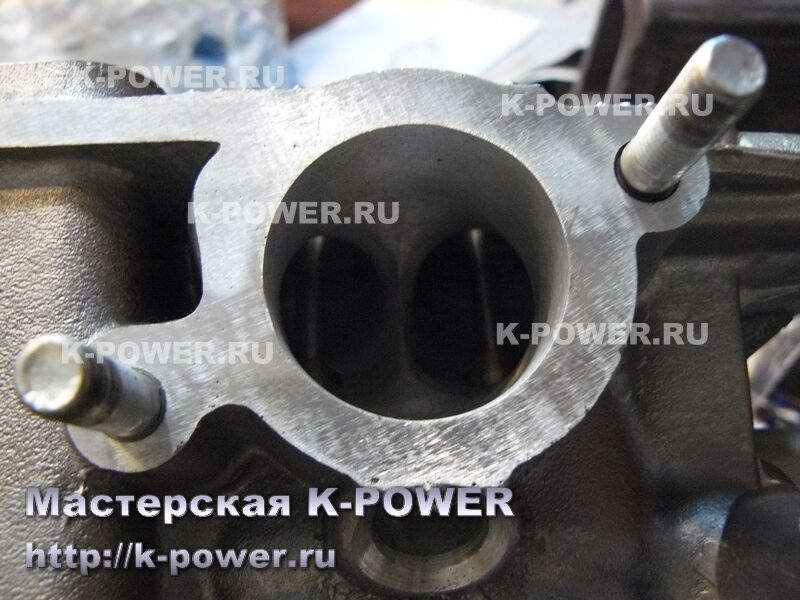

Впускные каналы, в серийном исполнении:

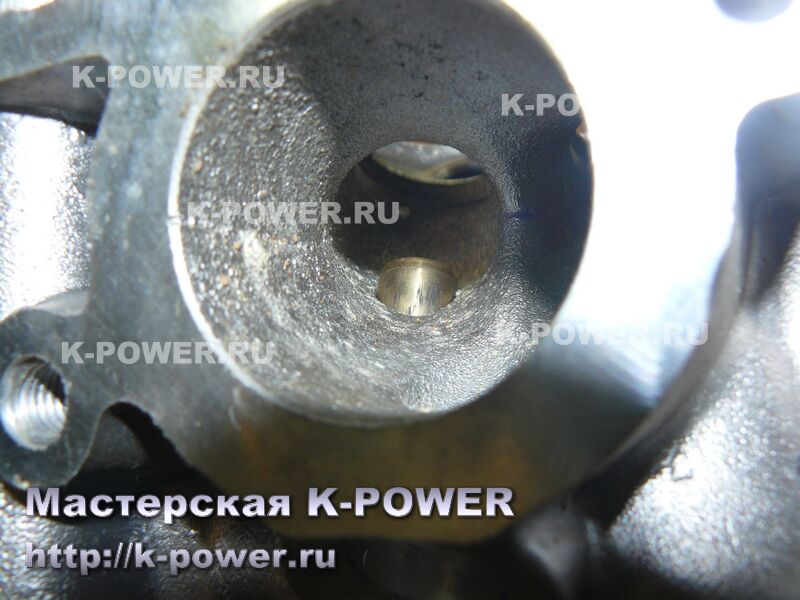

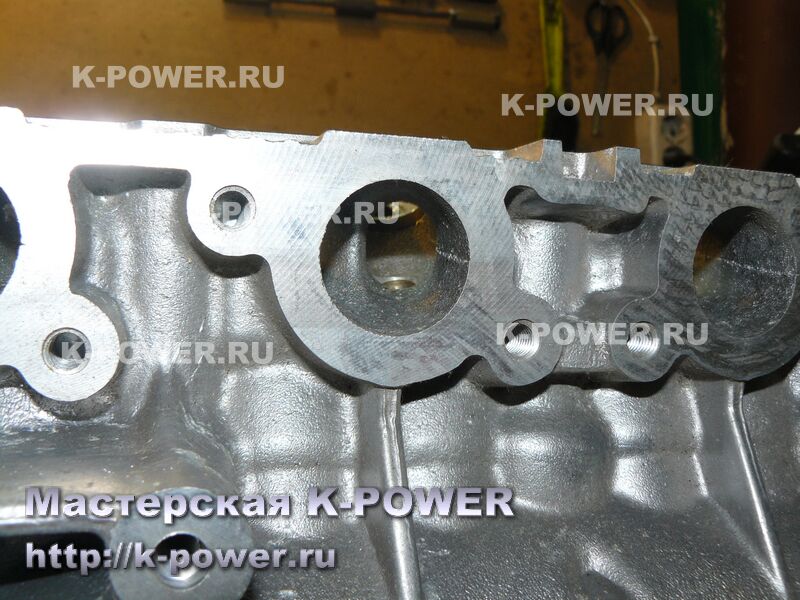

Выпускные каналы до доработки:

Работа с головкой шла параллельно с ГБЦ 2112 из г. Воронеж, по-этому дублировать отчёт в плане описания преимуществ тех или иных работ я не вижу, для начала рекомендую прочитать отчёт по воронежской ГБЦ.

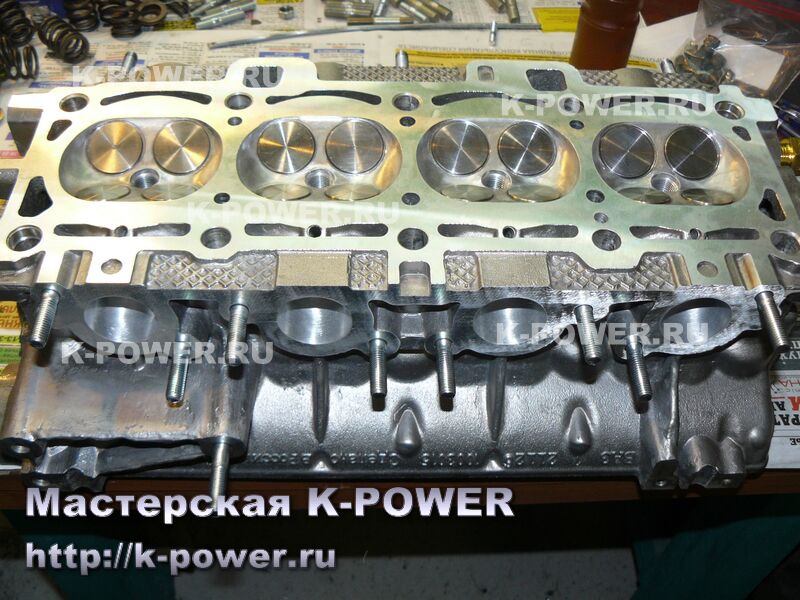

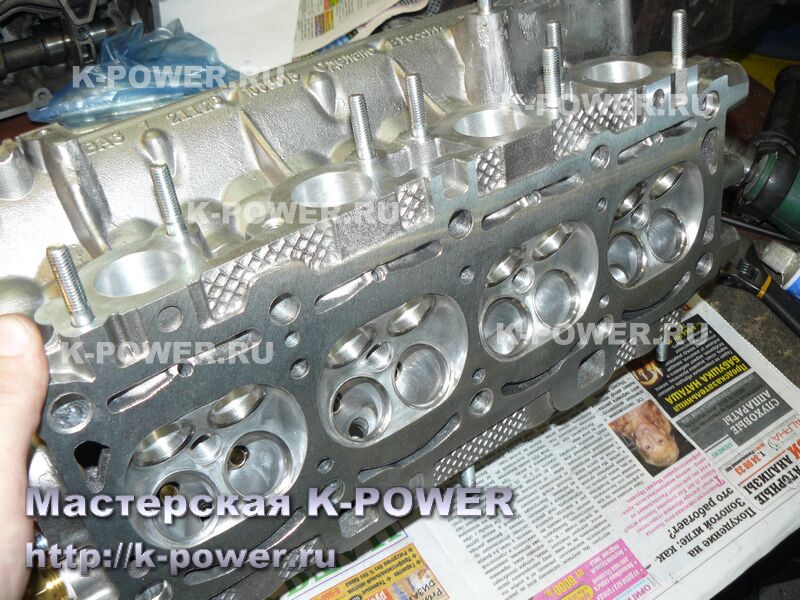

Далее - фотоотчёт по доработанной ГБЦ 21126 и краткие комментарии.

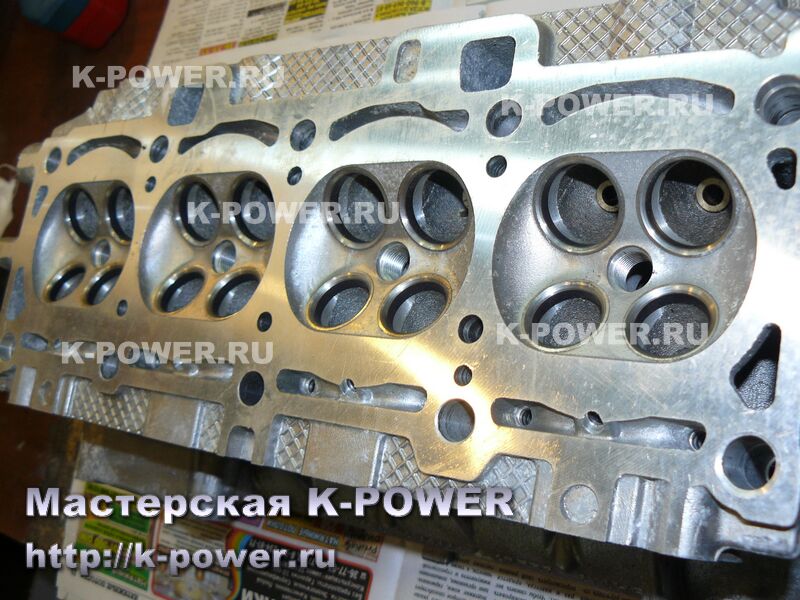

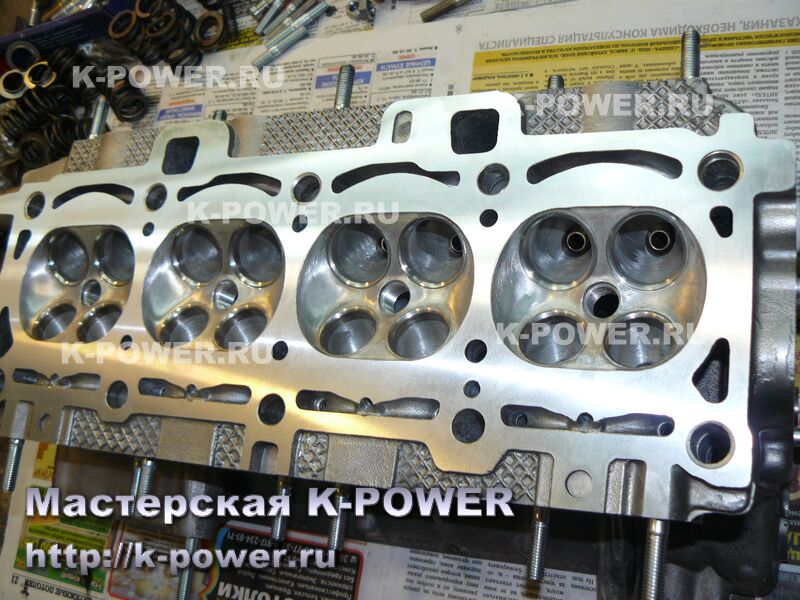

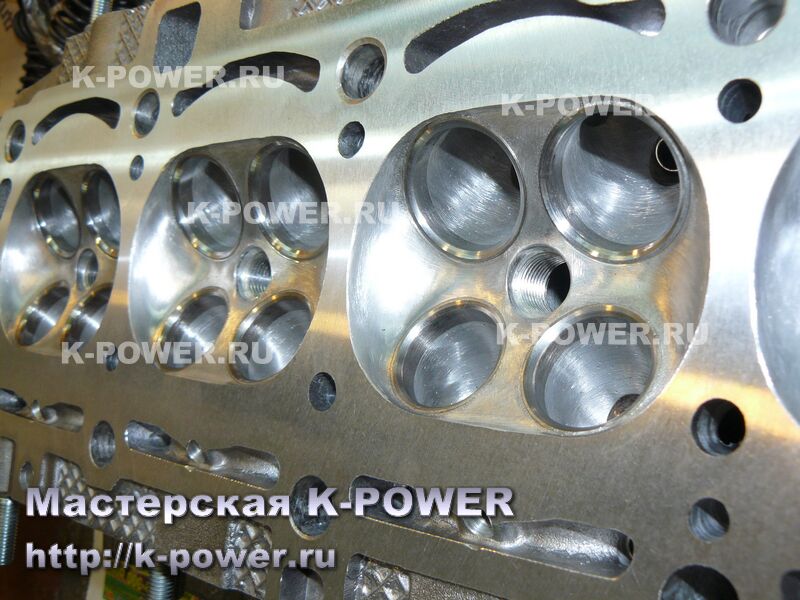

Каналы расточили и прошлифовали. Впускные втулки заменены на конусные. Внутренние горловины седел расточены - впуск 27 мм, выпуск 23.5 мм. Фаски седел обработаны с высокой точностью на импортном станке AZ - после него не требуется притирка клапанов.

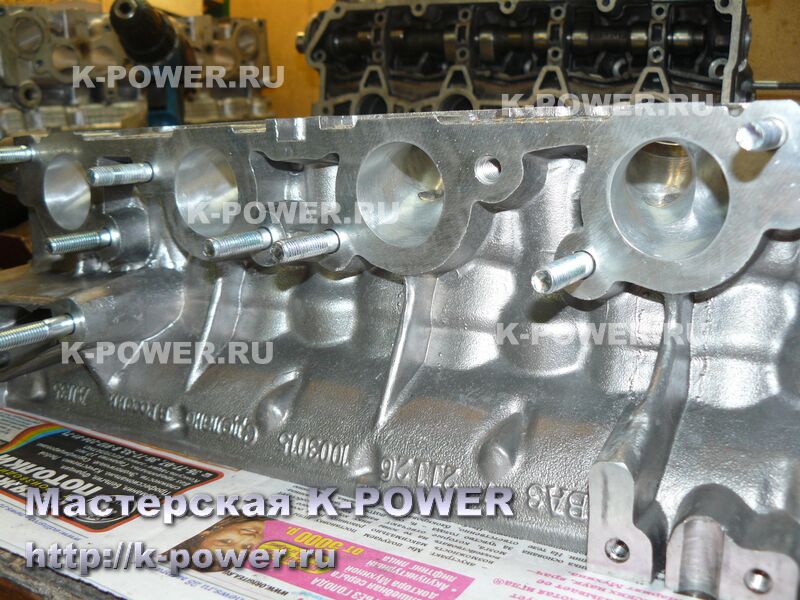

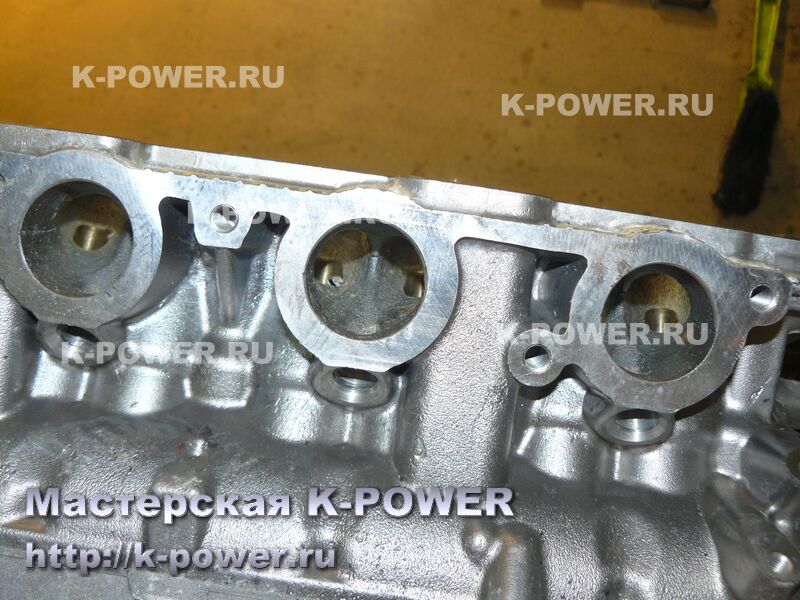

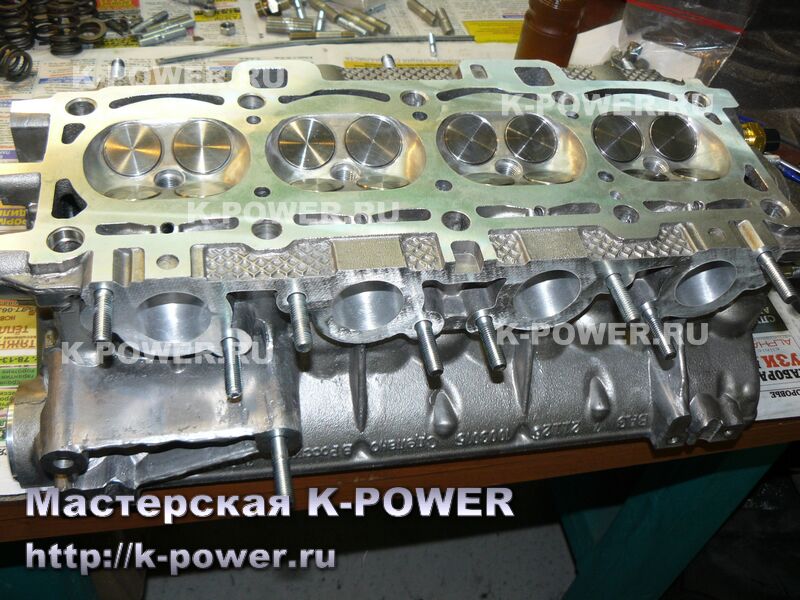

Портированные выпускные каналы:

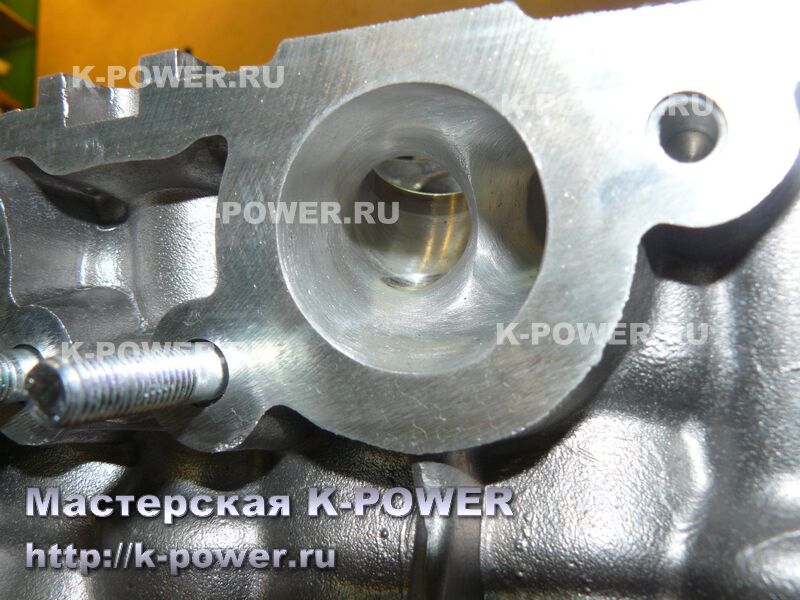

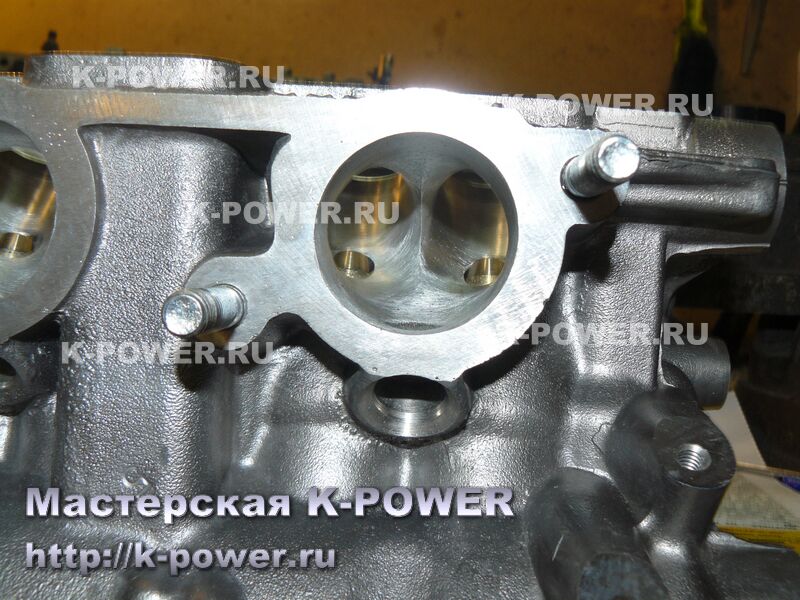

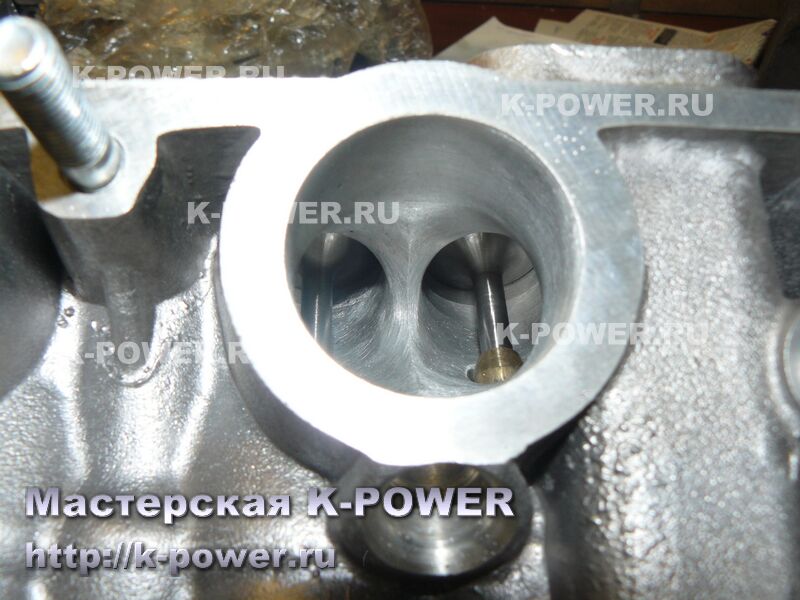

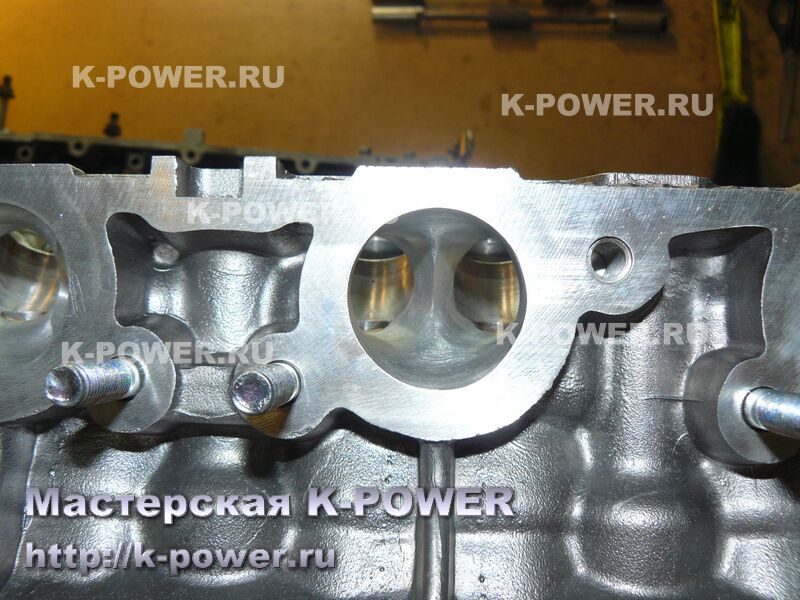

Портированные впускные каналы с конусными втулками:

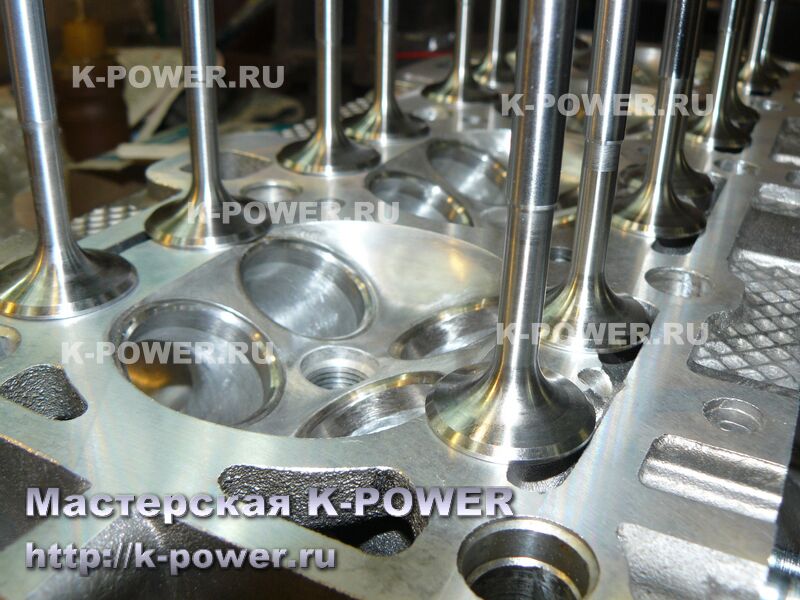

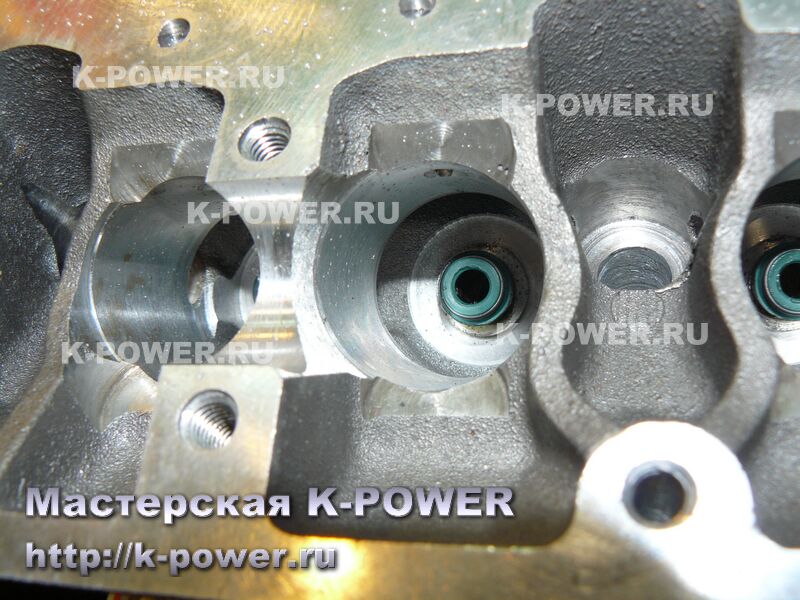

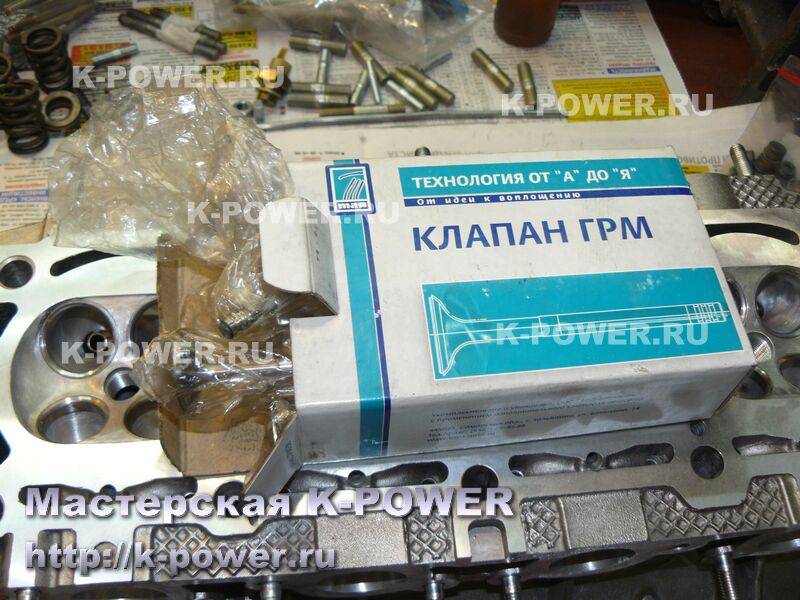

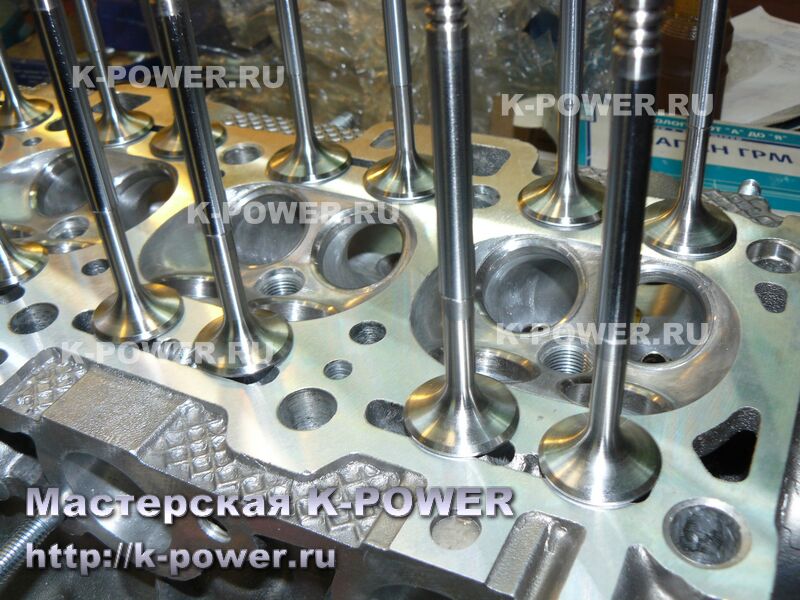

Маслосъемные колпачки FEBI, облегченные на ЧПУ-станке клапана - всё это устанавливается в доработанную головку.

Герметичность пары "клапан-седло" проверена вакуум-тестером - прилегание идеальное, но и так видно, что под незасухаренными клапанами нет ни малейших щелей на просвет.

Клапана засухариваем с дюралевыми тарелками и имортными сухарями, они подробно описаны в предыдущем отчете. Тарелки сделаны на ЧПУ-станке и абсолютно одинаковые, роспуск тоже абсолютно одинаковый, без разброса по комплекту, как у конкурентов.

Укомплектовываем головку дефицитным противодренажным клапаном с пружинкой и шариком - всё это запрессовывается в масляный канал.

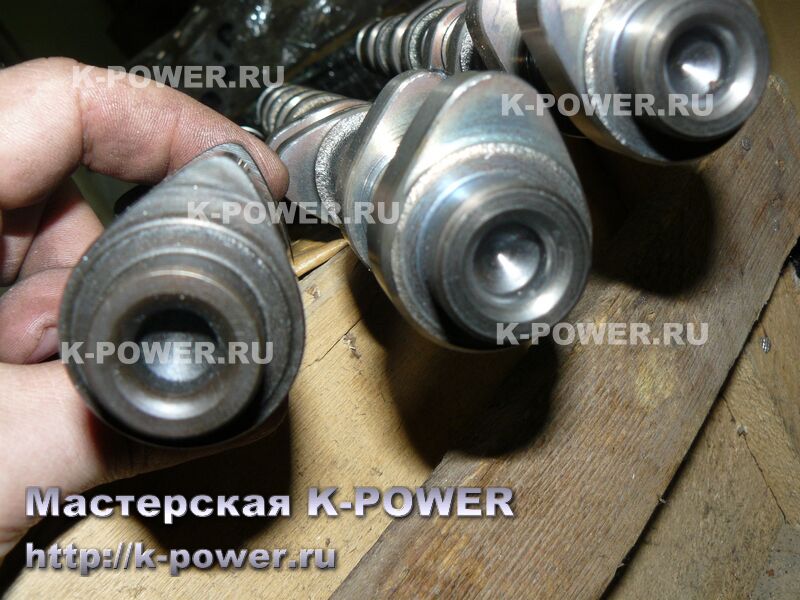

Так как клиент не прислал никаких валов и не определился с ними, проверили в постелях валы УСА 8.9 мм, они проворачивались нормально, клиента это устроило и иных доработок по постелям было решено не делать. Закрываем головку крышкой с постелями и упаковываем на отправку.

Головку после доработки отправляем заказчику транспортной компанией в г. Абакан для дальнейшей установки на двигатель.

Типовые сметы на тюнинг ГБЦ ВАЗ 2112\21126 есть в разделе "прайс-лист", заказать доработку вашей ГБЦ или двигателя можете обратившись по координатам "Мастерской K-POWER".
