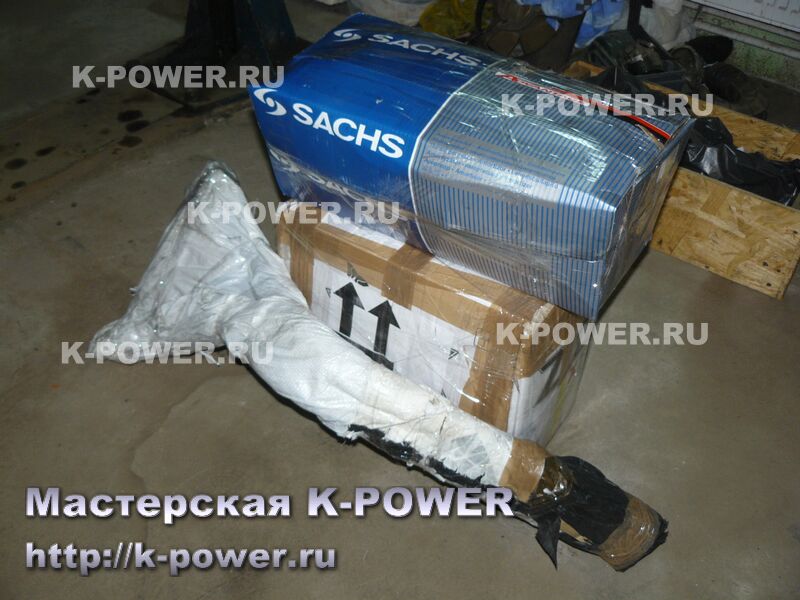

Клиент из Смоленска прислал на доработку головку 1118 (Калина с Е-газом, объем 1.6 литра). Вместе с головкой были присланы ресивер (для шлифовки фланца), паук (для проверки совместимости). Головку требовалось доработать под распредвал Нуждин 10.93 (так же был прислан клиентом). Особенности работы с головкой ранее рассматривались, например, в статье по доработке под вал 10.42 мм.

Новая головка ничем не отличается от прочих подобных, ранее рассмотренных в статьях. Те же огрехи литья, под сёдлами - ступеньки. На заводе широко распространено удаление дефектов литья аргонно-дуговой сваркой - на фото показано место, заваренное и обработанное шарошкой на заводе.

Заводские сёдла удаляем и вставляем новые, изготовленные из жаропрочной стали. Они имеют больший внутренний диаметр, что увеличивает сечение щели клапан-седло, улучшая наполнение цилиндров. Каналы протачиваются с увеличением диаметра и шлифуются вручную.
Плоскость впускного ресивера как обычно - кривенькая, её шлифуем. Затем проверяем стыкуемость выпускного паука и ресивера - всё нормально. Каналы впускного ресивера подгоняем под головку. Идеальной точности тут не требуется, но значительные ступеньки нужно сгладить. На выпуске подгонка каналов категорически запрещена, должна остаться "обратная ступенька".

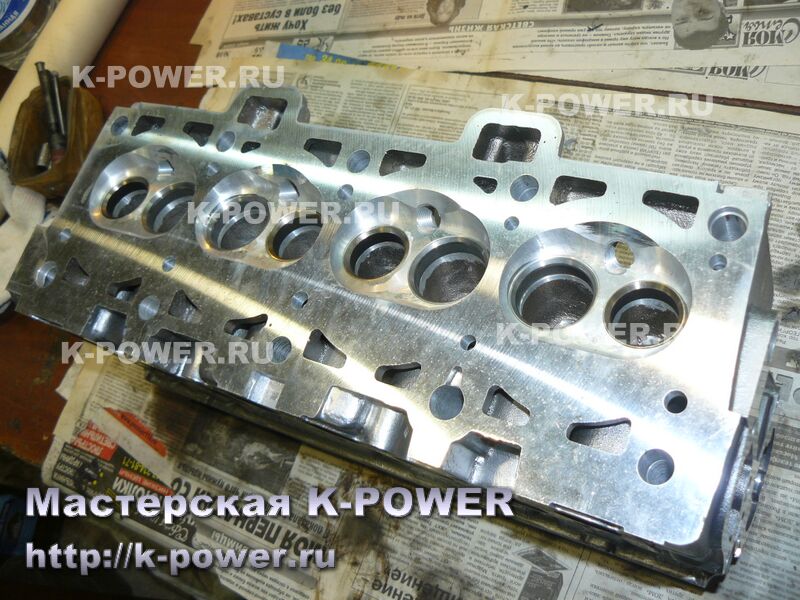

Камеры сгорания дорабатываются, а после запрессовки бронзовых направляющих, можно обработать фаски седел на специальном станке. Облегченные клапана так же способствуют улучшению наполнения и отодвиганию порога зависания клапана. Клапана без притирки засухариваются - это заводская технология.

Головка собирается с заводскими пружинами, дюралевыми тарелками и импортными сухарями. Распредвал полнобазовый, из заготовки и не требует подпятников. После сборки головки регулируем зазоры клапанов, составляем табличку с номиналами шайб и зазорами. Остаётся подогнать прокладку-металлопакет под впускные окна и упаковать всё железо в посылку, для отправки транспортной компанией.
