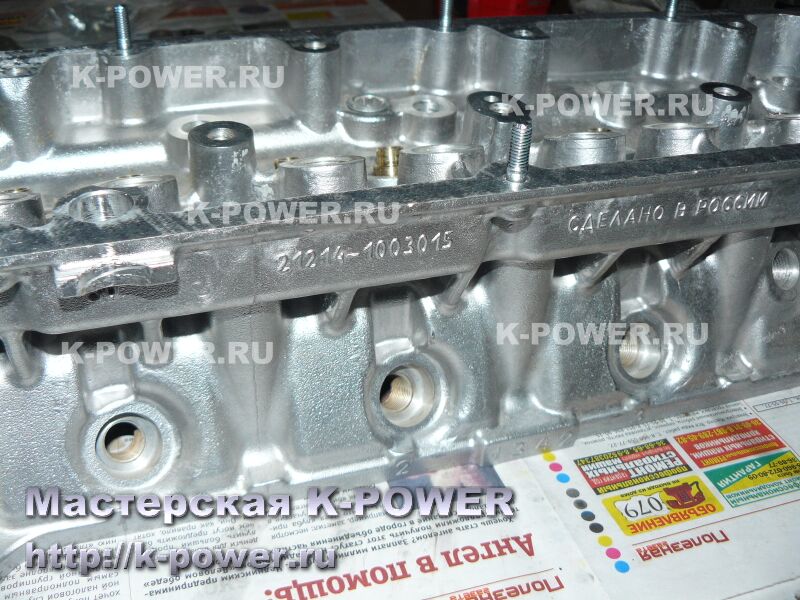

Клиент из Тулы попросил подготовить головку блока цилиндров для автомобиля Шевроле-Нива, с установленным механическим наддувом (компрессор). Давление наддува 0.4 бара, с возможностью увеличения. Задача была поставлена следующим образом - доработать новую головку ВАЗ 21214 и собрать с низовым распредвалом и механическими толкателями.

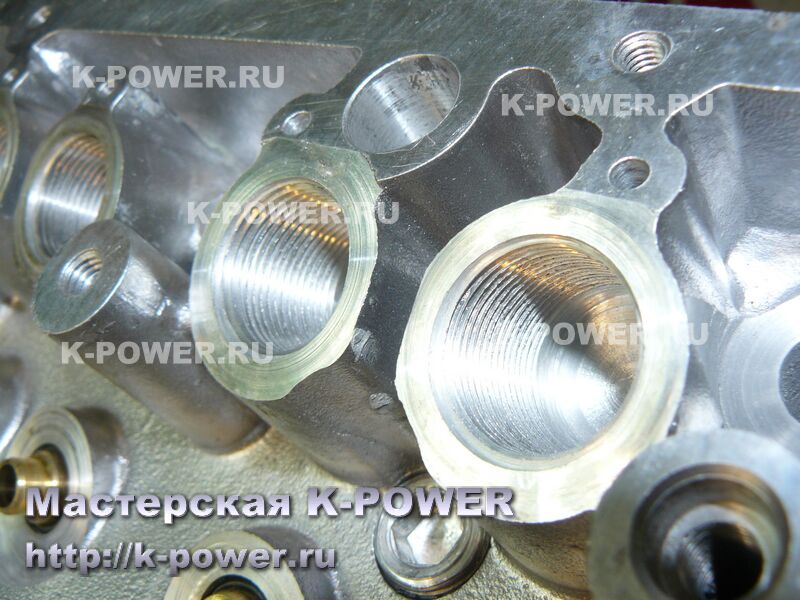

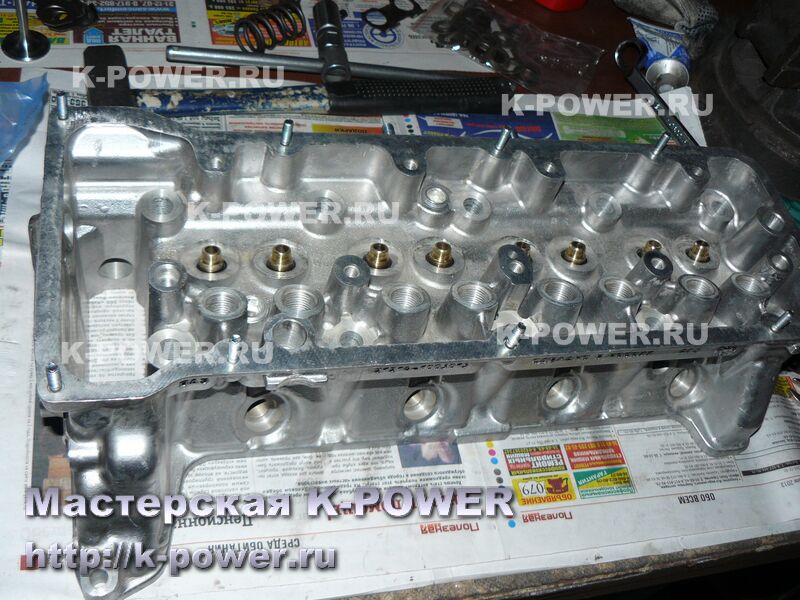

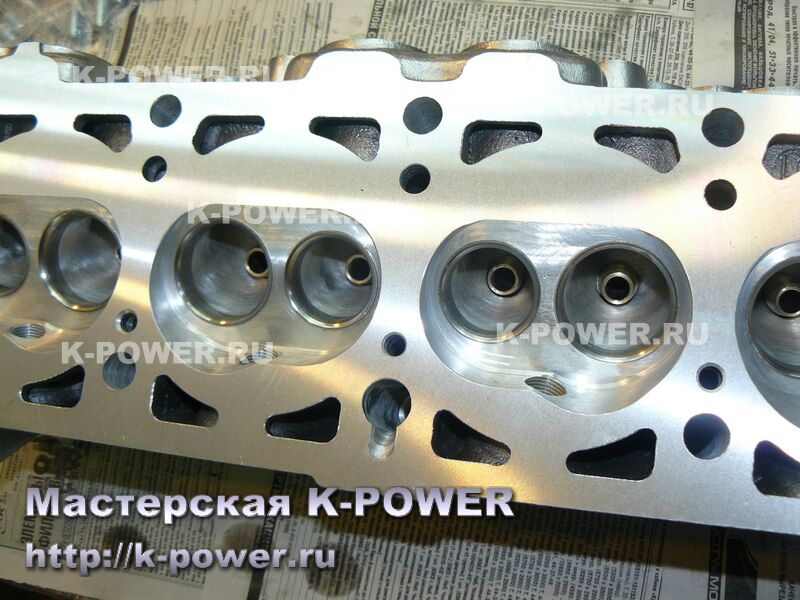

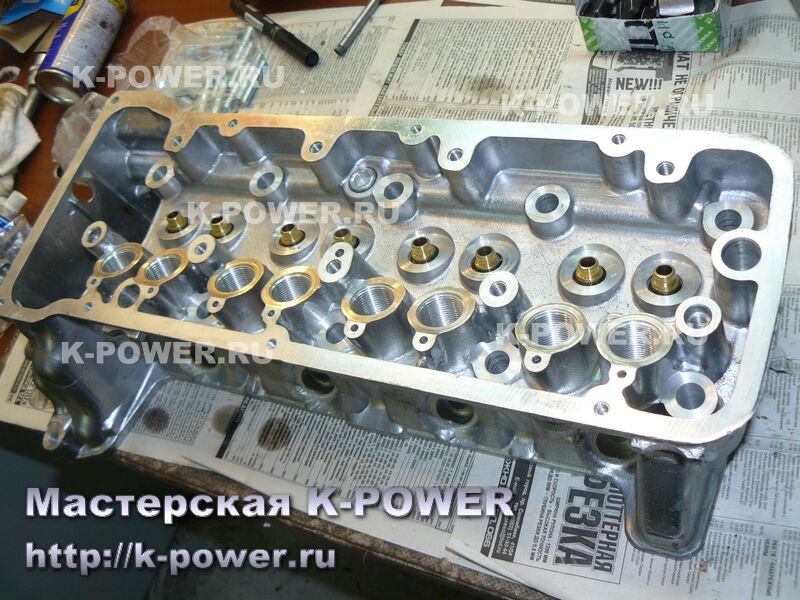

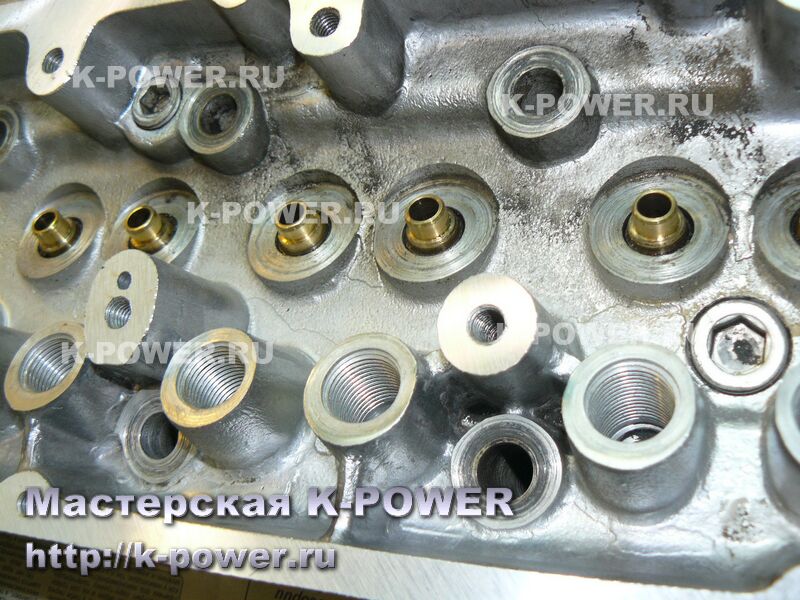

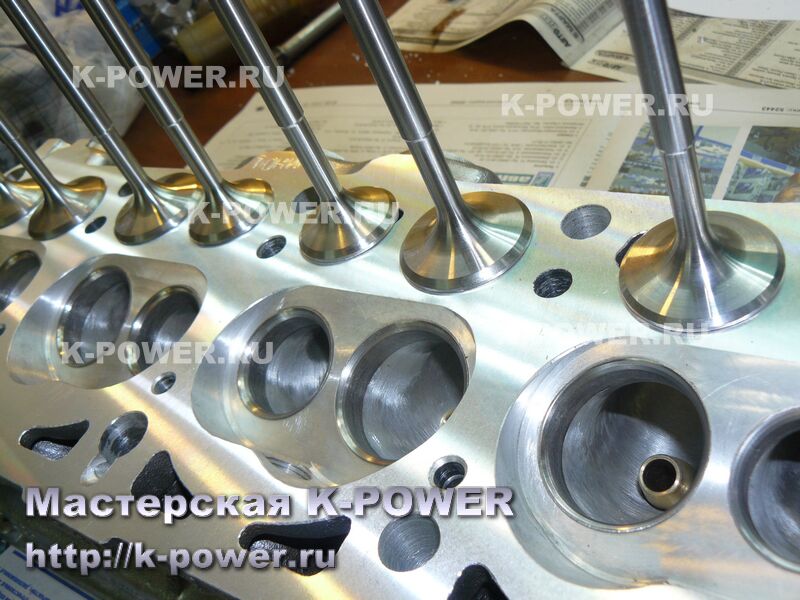

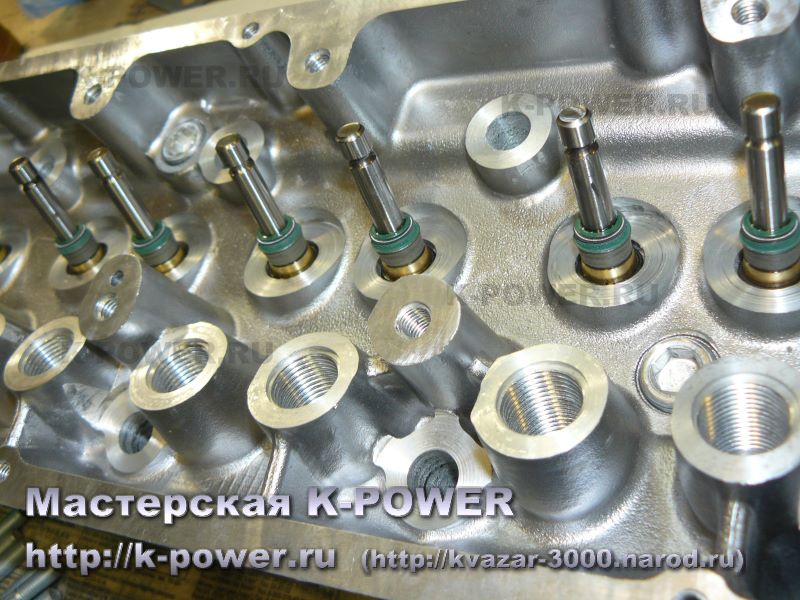

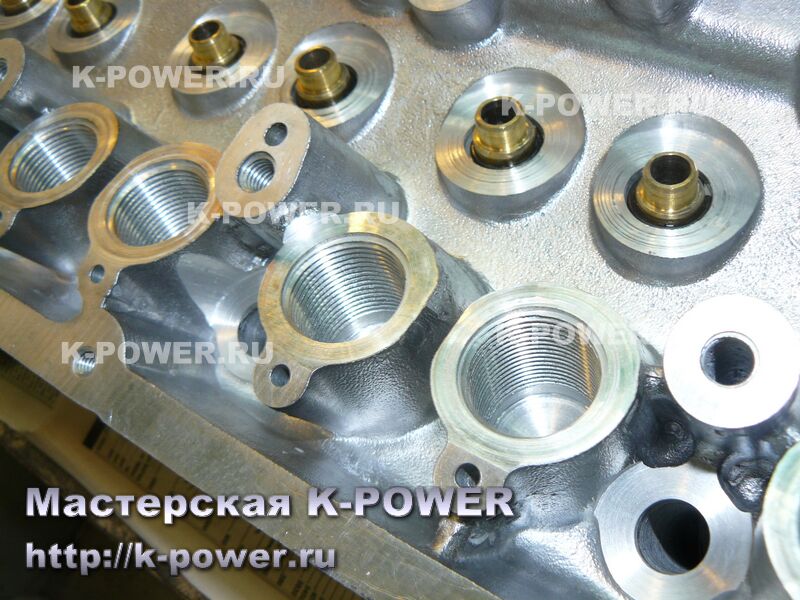

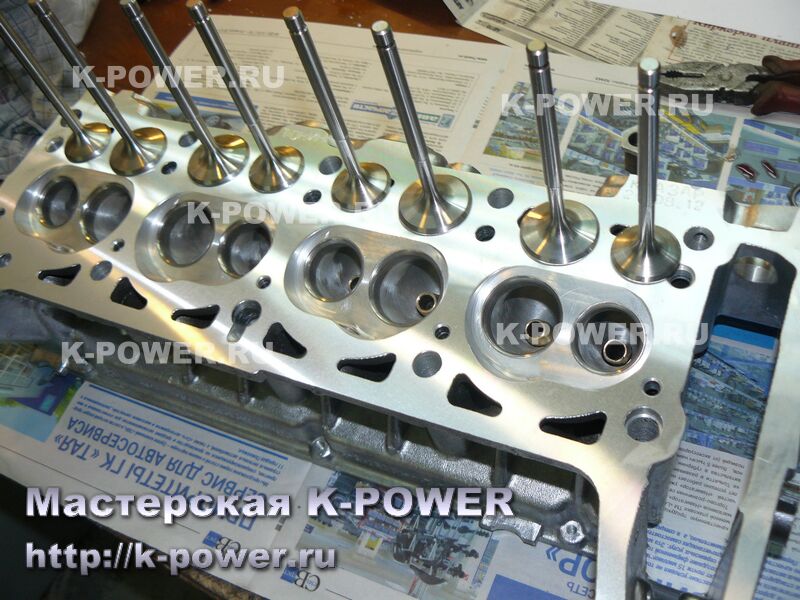

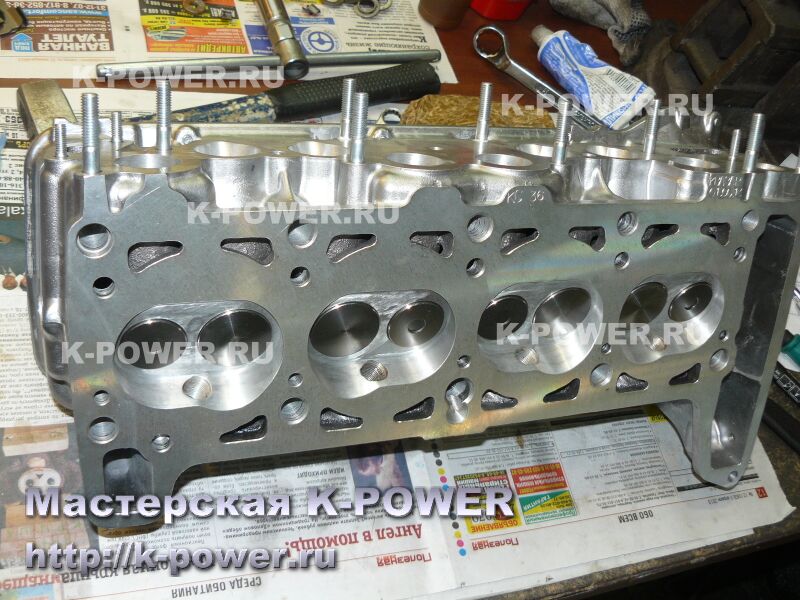

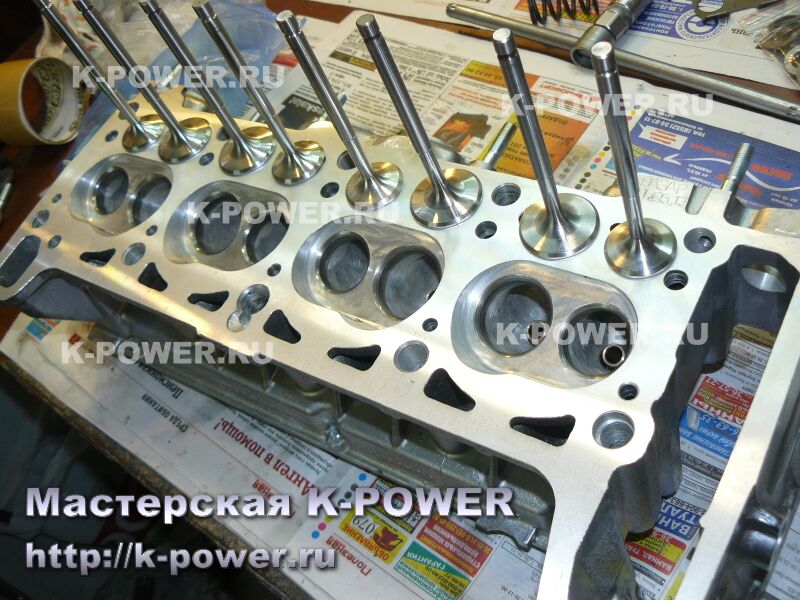

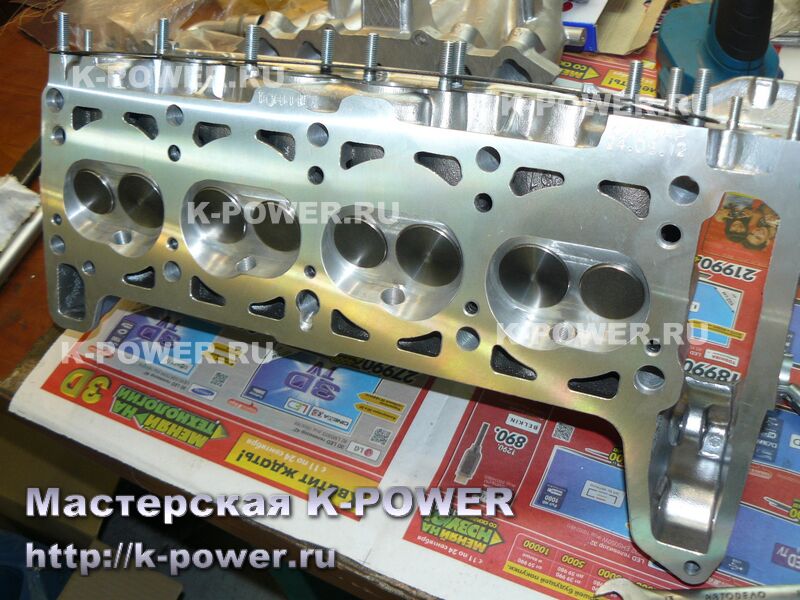

Головку приобрели в Тольятти и провели весь цикл доработок. Посмотрим далее на фото доработанной головки. Каналы были расточены и прошлифованы, доработаны камеры сгорания. Втулки клапанов - бронзовые, нашего изготовления. Клапана - польские AMP, облегчены на ЧПУ-станке.

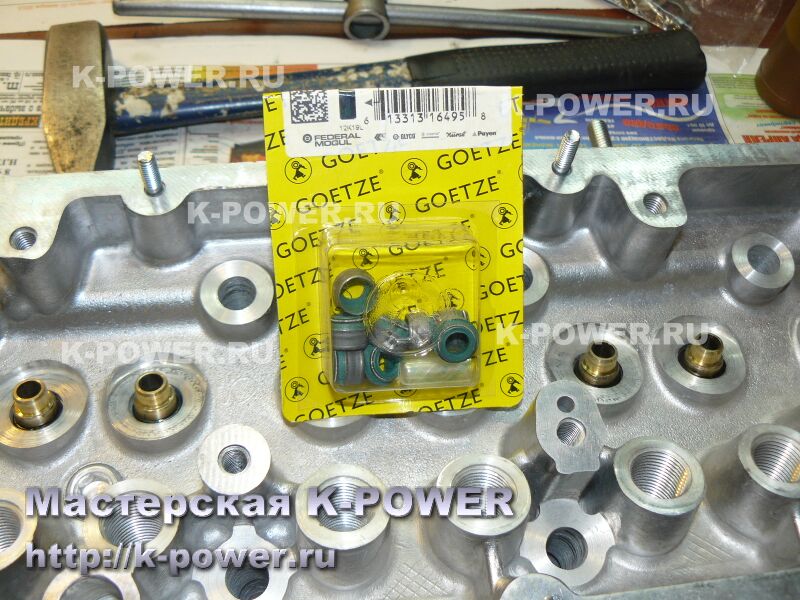

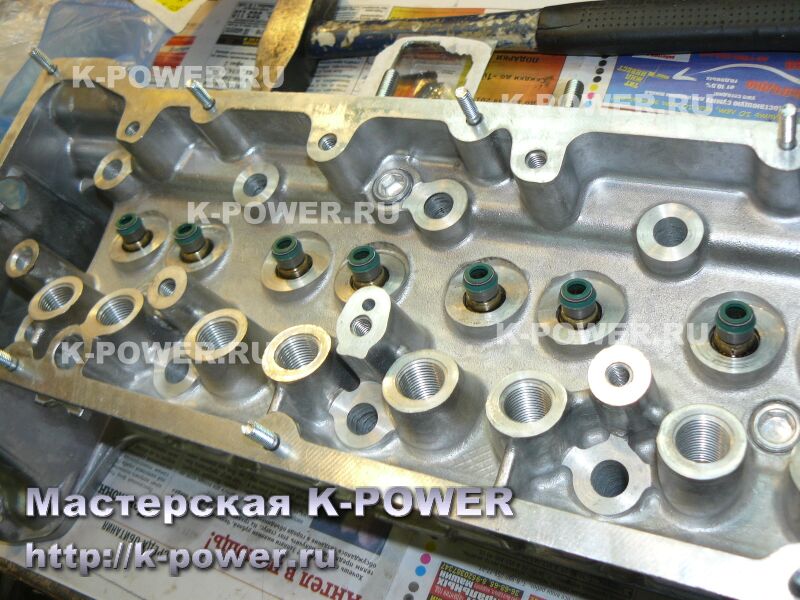

Сёдла обработаны на импортном станке, притирка клапанов - не требуется. Маслосъемные колпачки - GOETZE, головка оснащена новым комплектом метизов. Объем камеры в ГБЦ - 36 кубов, расчётная степень сжатия 8.3:1 (с учётом полностью серийного низа), запас для увеличения давления наддува довольно большой.

Поскольку удалось купить головку (требовалась ГБЦ с дыркой под датчик фазы) под толкатели старого образца, не потребовались переходные футорки.

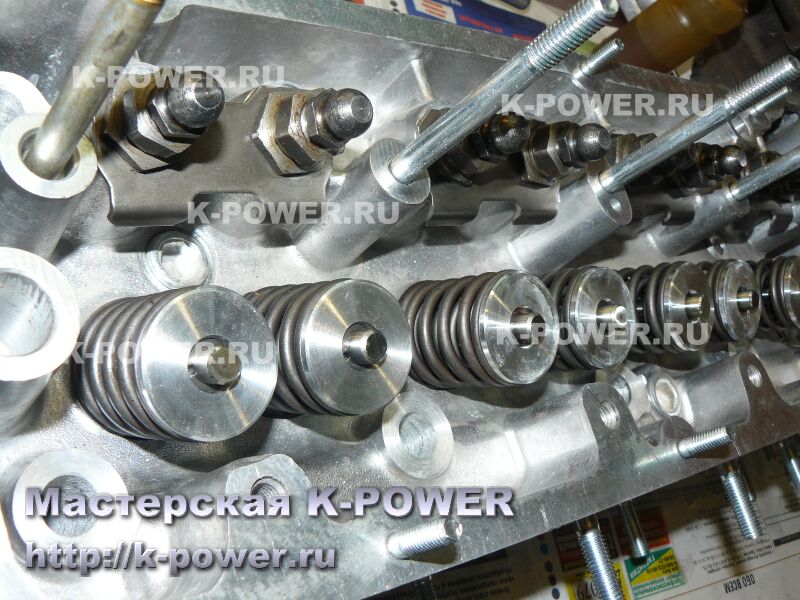

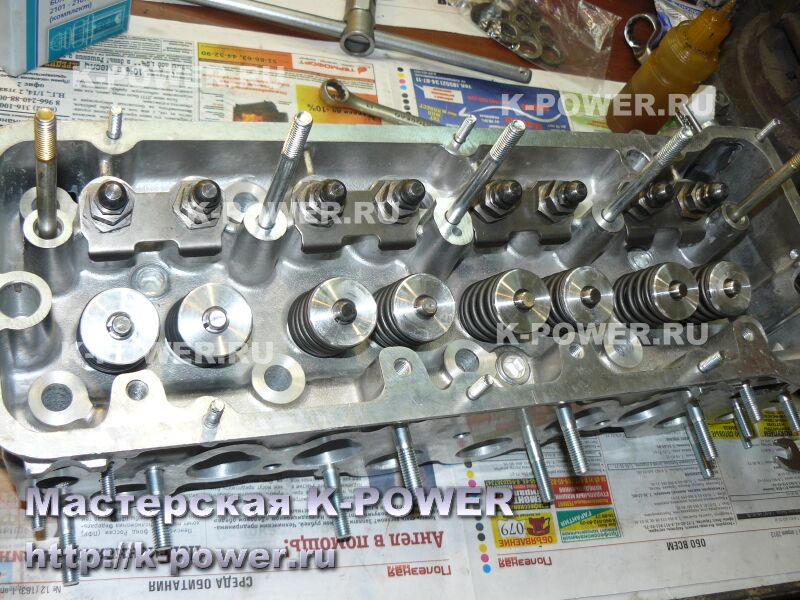

Пружины клапанов - ВАЗовские (под низовые валы жёсткие пружины не нужны), тарелки пружин - дюралевые с роспуском пружин -2.0 мм.

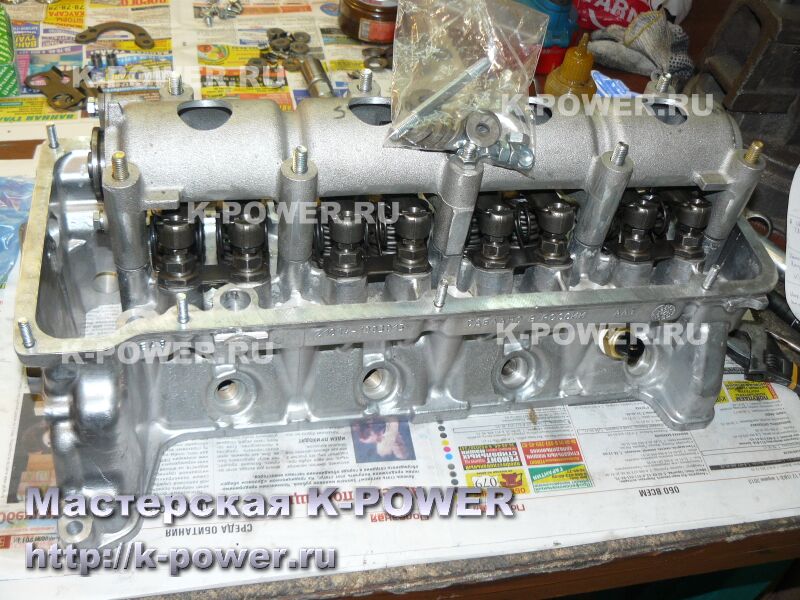

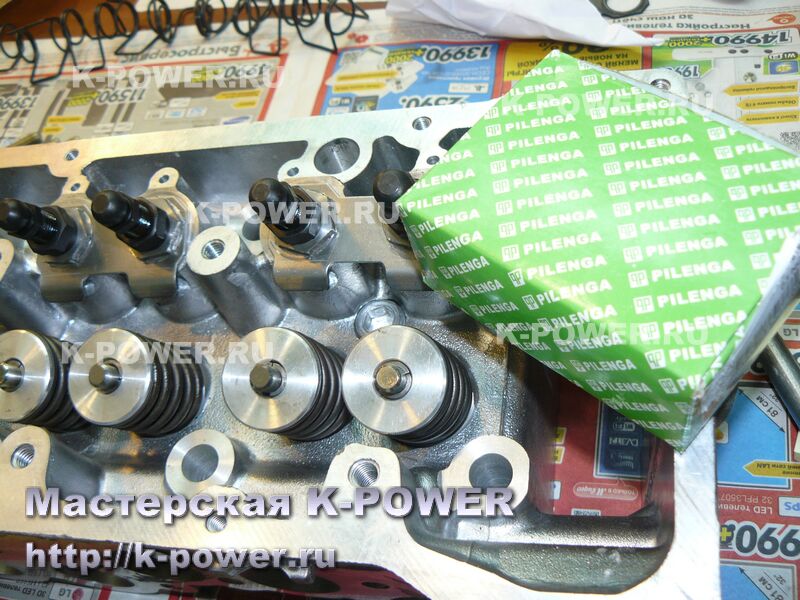

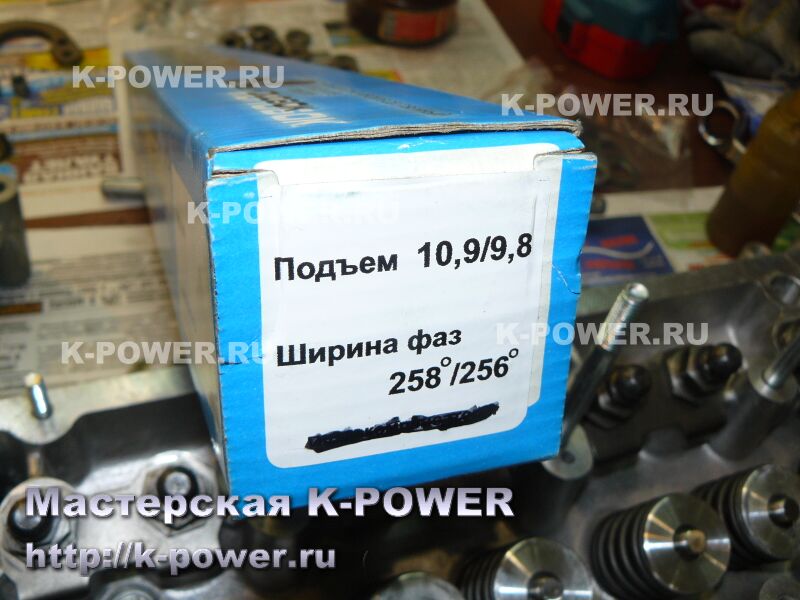

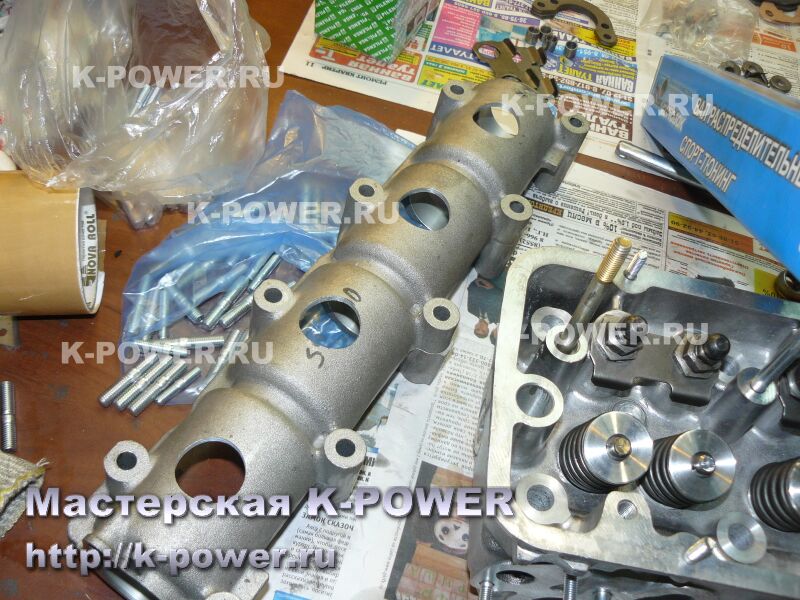

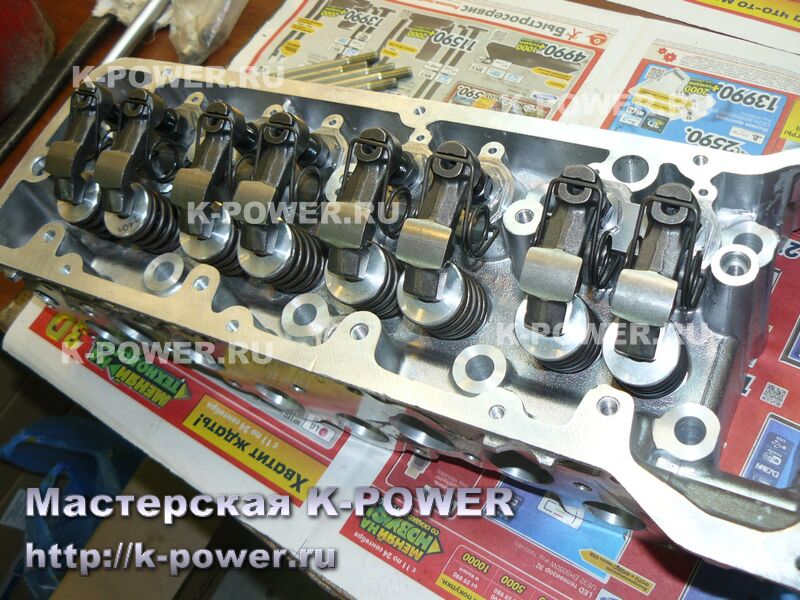

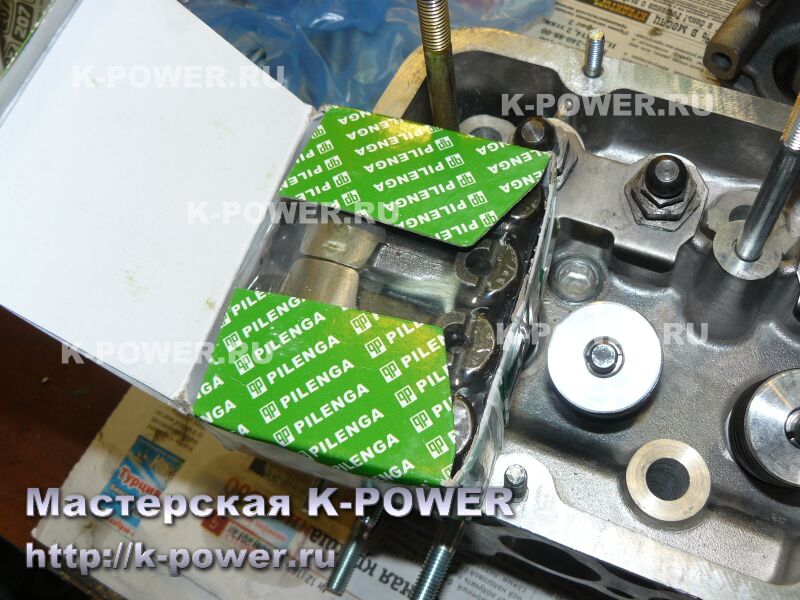

Рокера установили импортные, Пиленга. Постель распредвала - со смотровыми отверстиями. Распредвал установили Нуждин с подъёмами 10,9/9,8 мм и фазами 258/256 градусов. Распредвал является низовым, для Шевроле-Нивы. Несмотря на то, что изготовитель позиционирует его как вал для гидрокомпенсаторов, данный распредвал нормально работает на механических толкателях и устанавливается по рекомендации шлифовщика Нуждина, который сам ездит на Шевроле-Ниве.

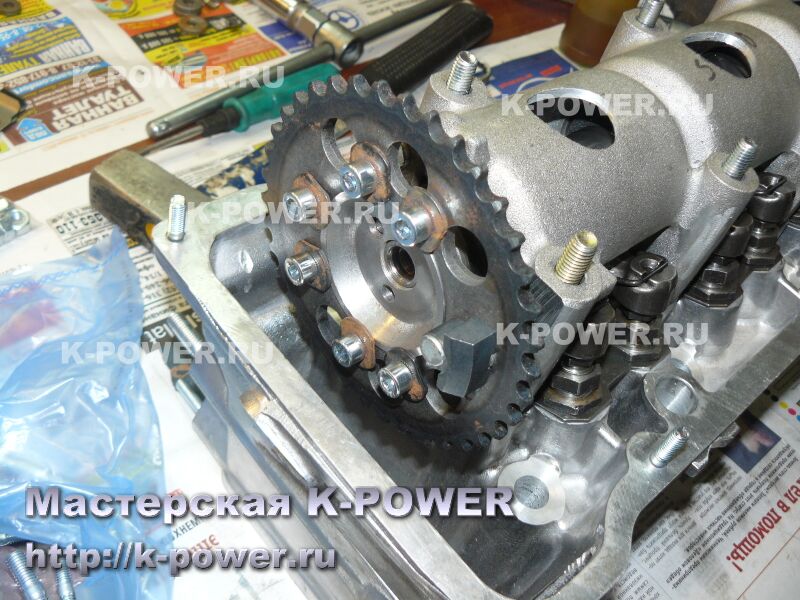

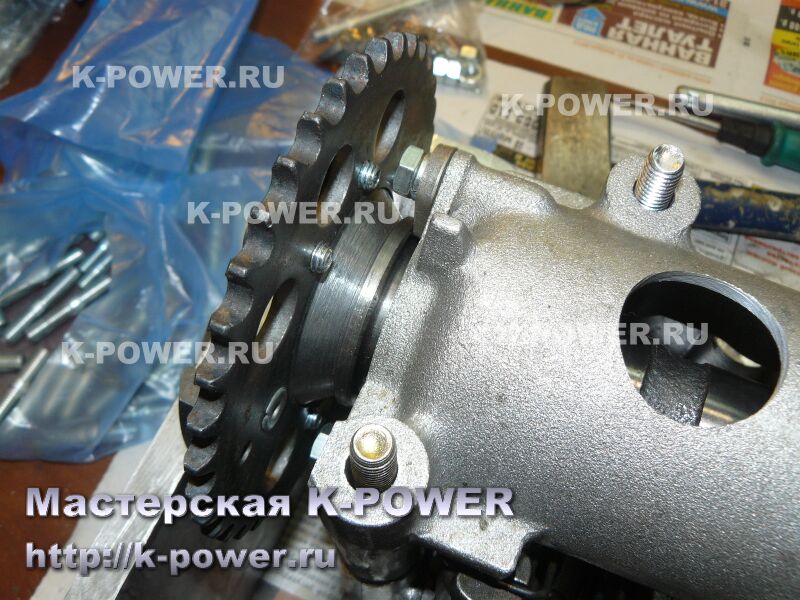

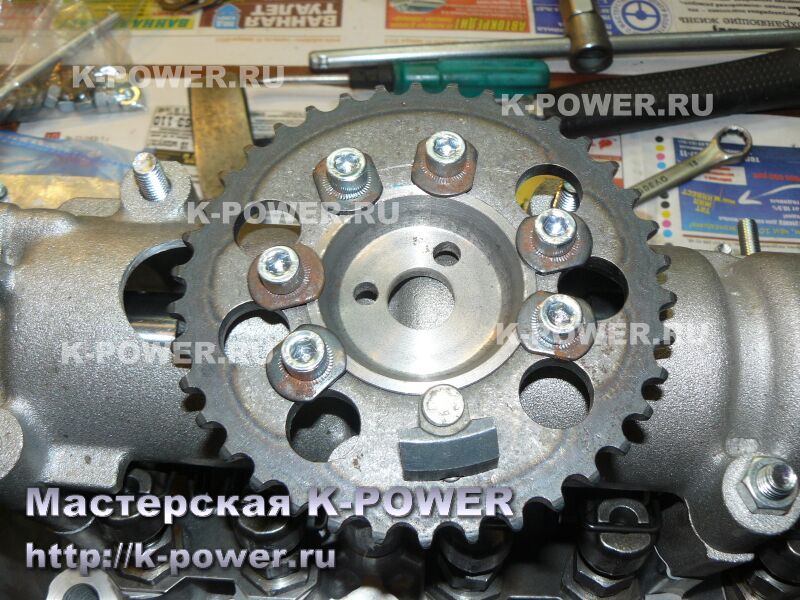

Разрезную звёздочку изготовили самостоятельно, сохранив флажок под датчик фазы. Отключать датчик фазы нежелательно, всё-таки небольшую экономию топлива он даёт.

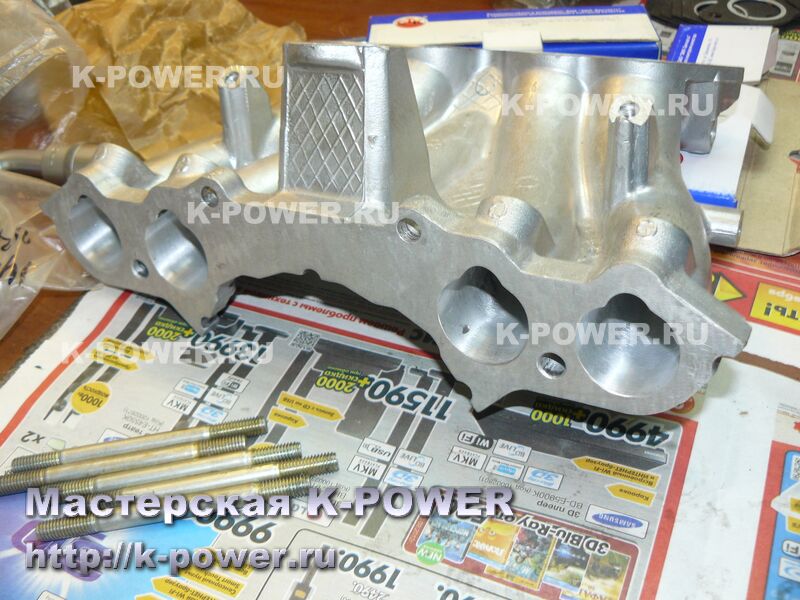

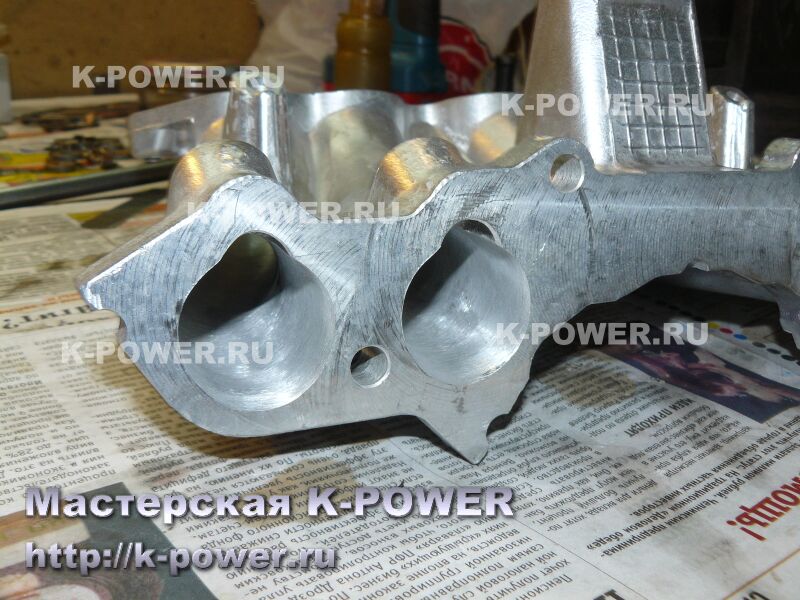

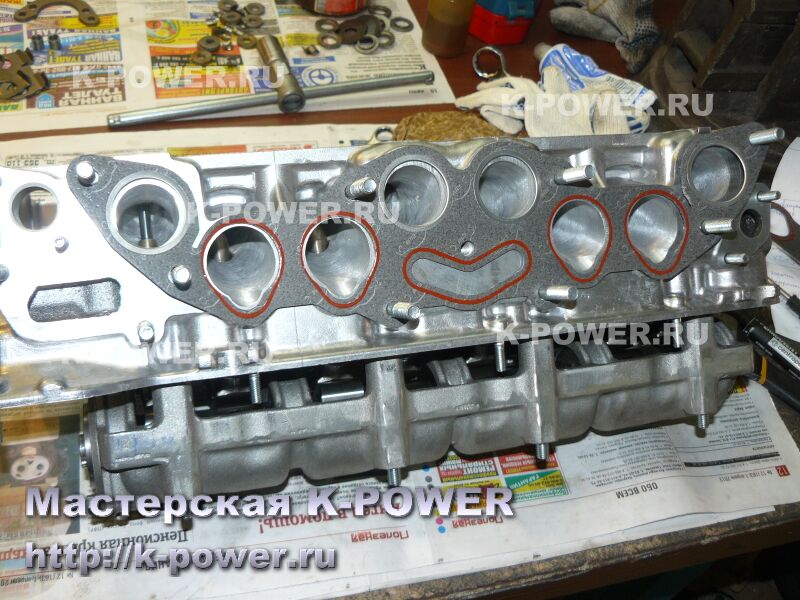

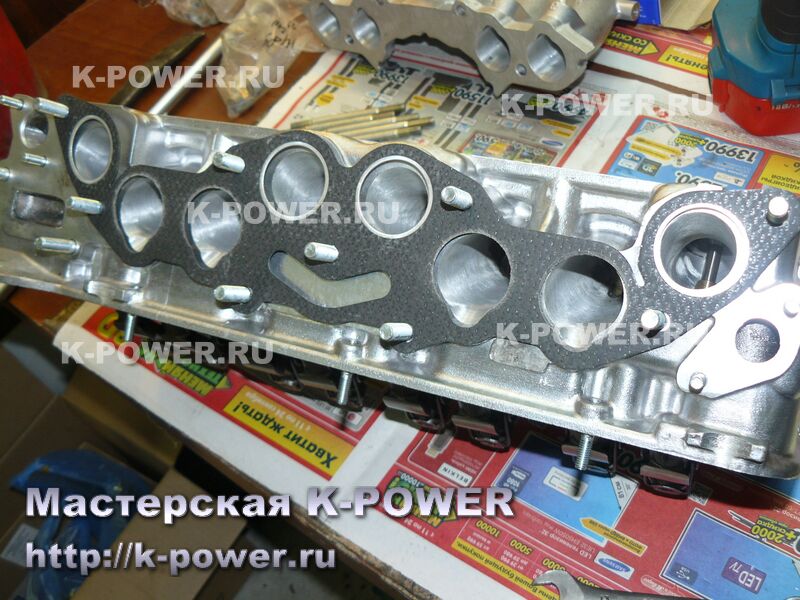

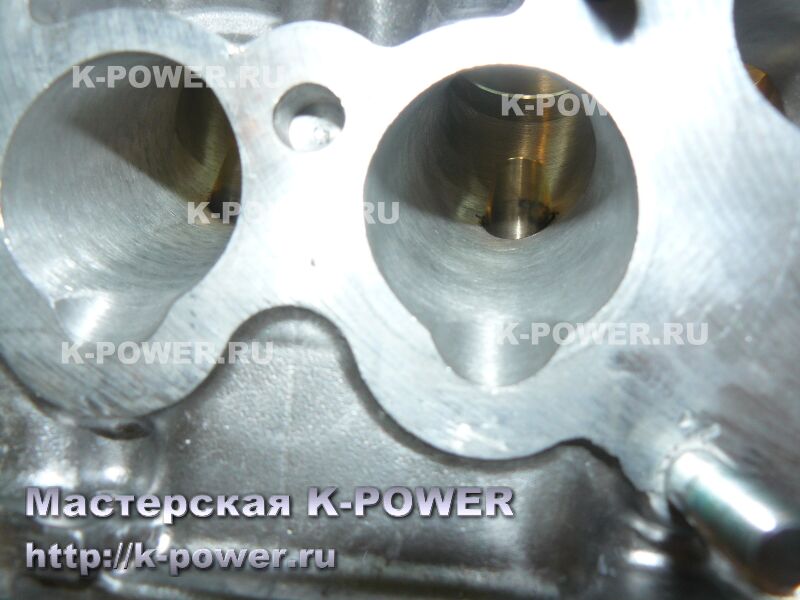

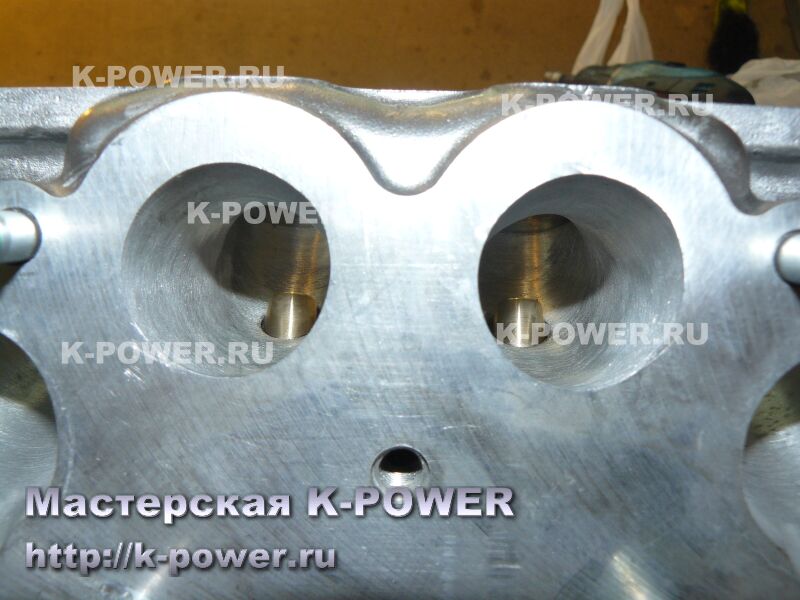

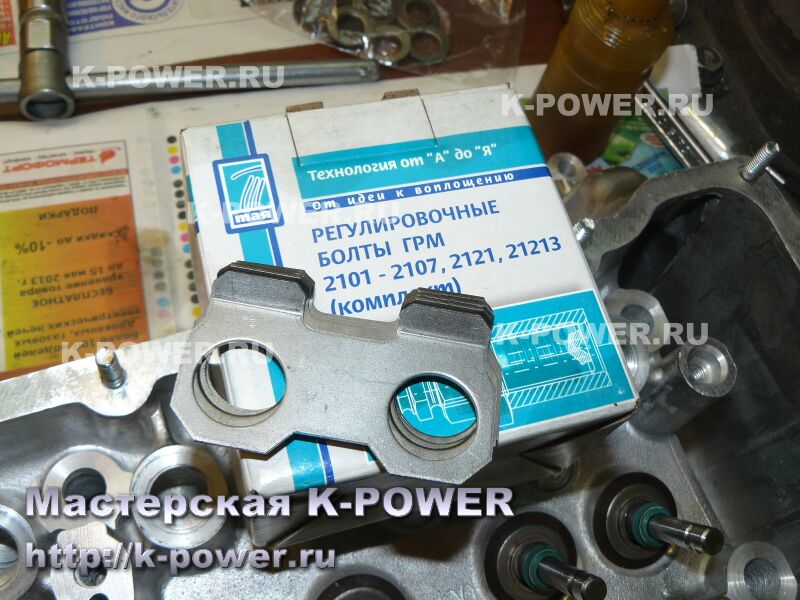

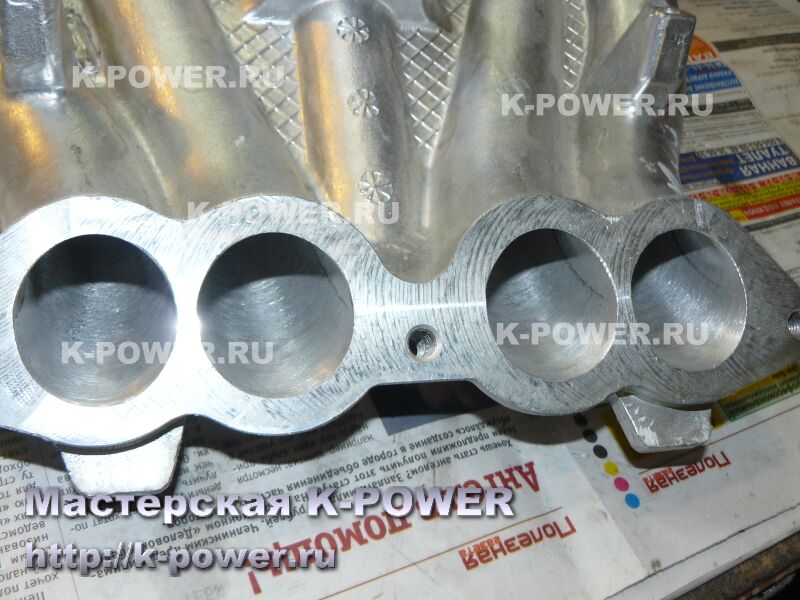

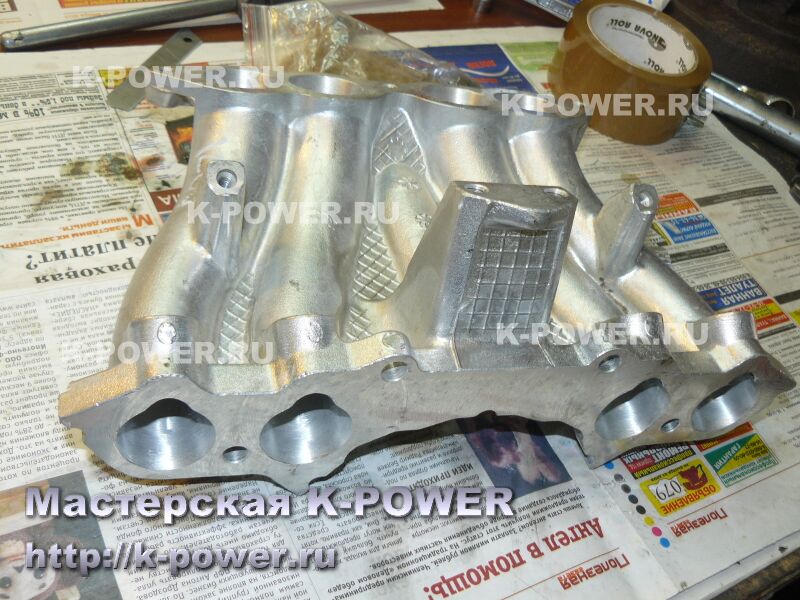

Впускной коллектор так же доработали и прошлифовали, увеличив диаметры каналов в районе форсунок. Два комплекта прокладок доработали под впускные каналы.

Комплект готов на отправку в Тулу, клиенту остаётся лишь установить всё на двигатель, отрегулировать шестерню по прилагаемой инструкции и поправить программу в контроллере.

Статья написана: 3 мая 2013 г.
Автор статьи, фото-видео материалов: © Квазар
