Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)

Коробка передач на Оке Сергея (Nikstran) прошла более 150 тыс.км. На трассе случилась поломка - развалился подшипник дифференциала.

Вот такая картина предстала глазам после разборки КПП: подшипник дифференциала развалился на куски, повреждено посадочное место в картере и на дифференциале.

Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)

Далее на фото - новые детали (шестерни, подшипники, обоймы муфт, синхронизаторы), вторичный вал в разобранном состоянии:

Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)

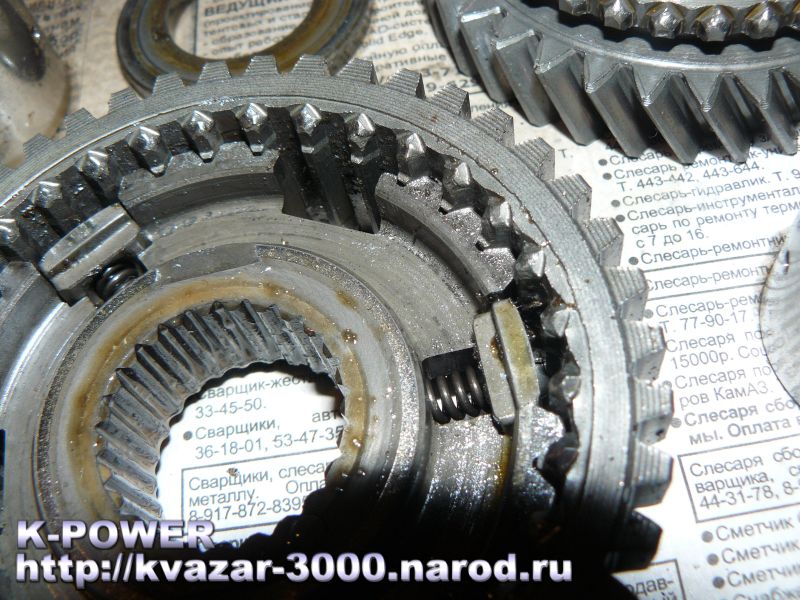

Причина, по которой меняются шестерни и обоймы, только одна - износ и выкрашивание синхронизирующих зубцов. На фото далее - изношенные шестерня и синхронизатор I передачи, обойма I-II передач в сборе со ступицей:

Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)

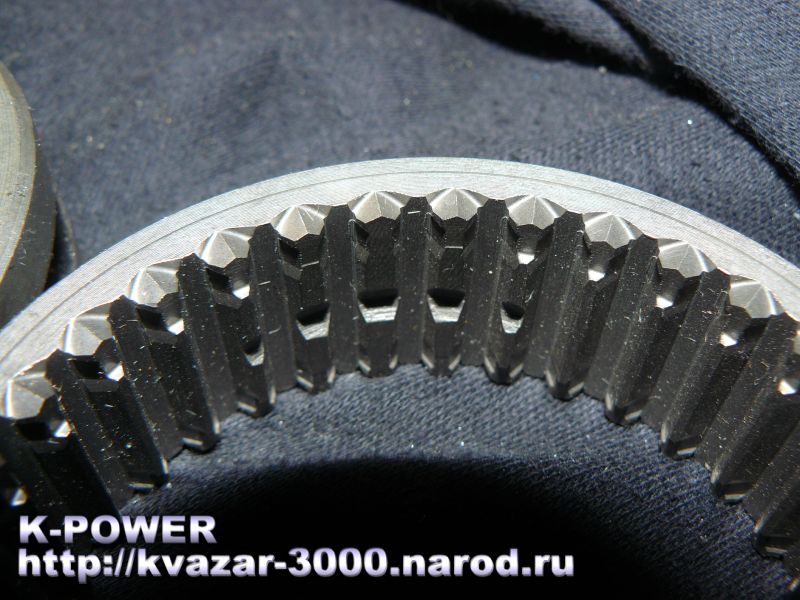

Шестерня II-передачи тоже под замену. Далее разбираем муфту I-II передач, оставляем ступицу, а изношенную обойму заменяем на новую. На фотографиях хорошо видно сравнение обойм по зубцам. Муфту III-IV передач так же пересобираем с новой обоймой.

Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)

Старыфй дифференциал пришел в негодность - разбито посадочное отверстие под подшипник. Заменяем его. Кучка деталей на столе - старые запчасти (отбраковка). Первичный и вторичный валы в сборе лежат на столе - подшипники с проточкой - импортные.

Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)

Прикручиваем к дифференциалу шестерню главной пары:

Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)

Картер, где развалился подшипник, пришел в негодность. Пришлось купить новый. Далее показан процесс сборки нового картера. Механизм выбора передач, кулису и держатель сальника штока переставляем со старого картера.

Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)

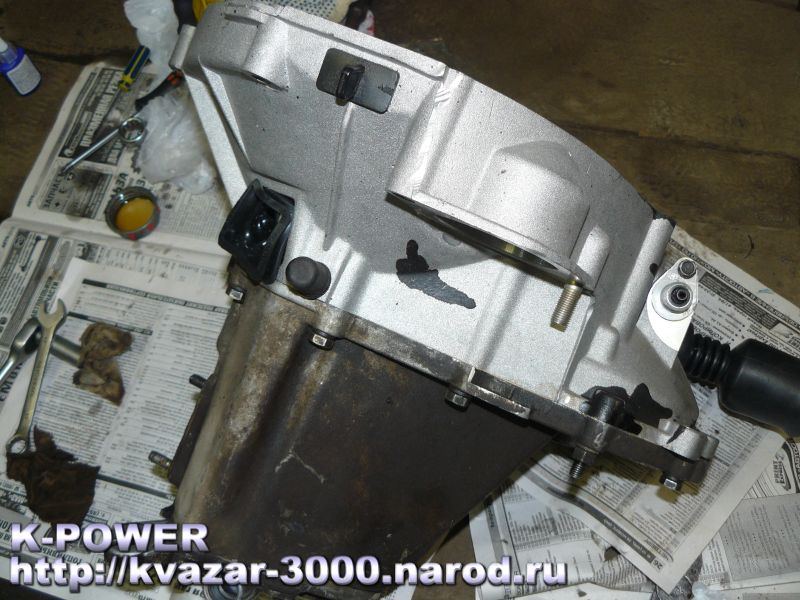

Вот так выглядит отремонтированная коробка в сборе с новым картером:

Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)
Ремонт КПП Оки Nikstran'a (развалился подшипник диффа)



Статья написана: 7 июля 2010 г.
Автор статьи, фото-видео материалов: © Квазар
