Перфорированные направляющие втулки

В изрядно походившем моторе, неоднократно отремонтированном, не раз перегретом, появляются многие болячки. Одна из них - увеличение внутреннего диаметра гнезд под направляющие втулки клапанов. Натяг пары "втулка-гнездо" ослабевает и втулка может выпасть или опуститься в канал. Бывали случаи, когда втулка просто вынималась "от руки". Как говорил Винни-Пух - "входит и выходит"...
Случаи не частые, но имеют место в ремонтной практике.
Что же делать, если гнездо прослаблено? Конечно же, померять диаметр втулки микрометром, диаметр гнезда нутрометром, подобрать ремонтную втулку, вычислить натяг... Впрочем, с приходом опыта начинаешь чувствовать натяг при выпрессовке и запрессовке втулок.
В продажу поставляются ремонтные направляющие втулки производства "СТК" (Самара) с увеличенным наружным диаметром (с определенным шагом).
А что если таких втулок нет в продаже или механик их не нашел? Смотрим на фотографии и впитываем всю простоту и гениальность решения, найденного безымянным механиком в Красноярске:

Сварка и ремонт алюминиевых деталей аргоном
Сварка и ремонт алюминиевых деталей аргоном

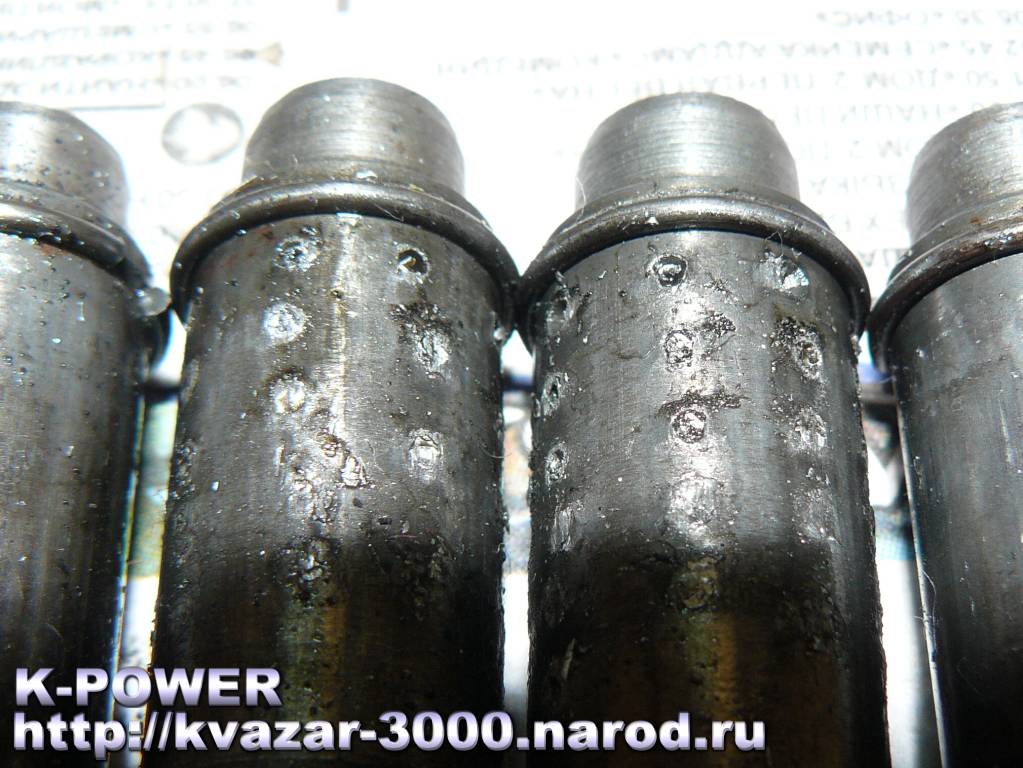

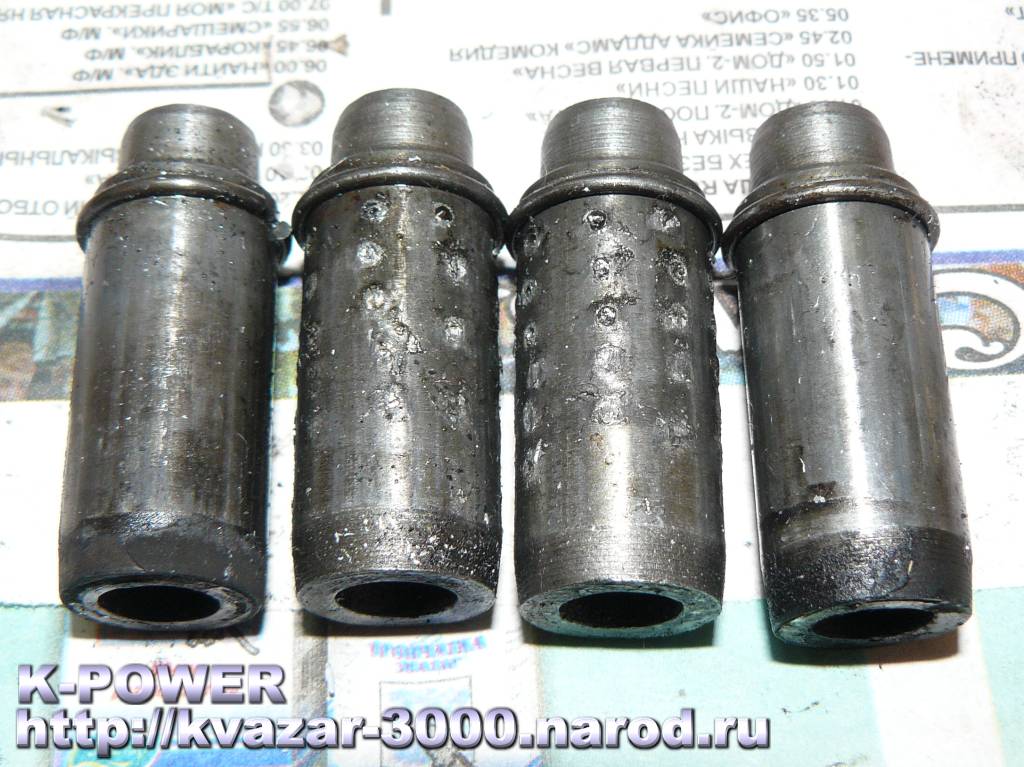

Безымянный мастер не стал утруждать себя поисками ремонтных втулок, а просто нарубил керном перфорацию по всей наружной части впускных втулок. О том, что эти лунки повреждают гнездо, наверное не думалось ему.

Многострадальная ГБЦ была всё-же отремонтирована - в качестве направляющих были запрессованы чугунные ремонтные втулки производства СТК. На впуск - последнего ремонтного размера диаметром 14,20 мм, на выпуск - 14,12 мм. Отличный натяг и никакого керна не надо.

Статья написана: 29 декабря 2007 г.
Автор статьи, фото-видео материалов: © Квазар
