Износ кулачка 2108 распредвала из-за тонкой регулировочной шайбы

Фотографии присланы Кириллом Р. (г. Курск). Цитирую письмо от 18 апреля 2010 г:

Возникла сл. проблема у моего друга на его зубиле 21081. После притирки клапанов на одном кулачке появилась дикая выработка (возможно и до притирки на нем уже было выкрашивание, я не видел). Посмотрел - похоже, что кулачек бьется о толкатель, перед тем, как перейти на плоскость регулировочной шайбы (хотя опять же я не уверен, возможно было выкрашивание до этого при отсутствии теплового зазора, а дальше уже пошла наклепка; дело в том, что мастер, который делал другу капремонт, не поставил датчик давления масла и машинка проехала без надлежащего смазывания по причине дохлого масляного насоса порядка 50 км, может меньше). Я так понимаю, причиной этому могла стать просадка этого клапана. остальные кулачки в порядке. Понятное дело, что распред под замену, но что можно в этом случае предпринять?! возможно ли к примеру на токарнике подточить краешек толкателя, или это вообще не в нем дело?
а может если это невозможно, то заказать что-то из вашего арсенала.. (фотки этого ужаса я прикладываю архивом к письму.)
(...)

Публикую присланные Кириллом фотографии:

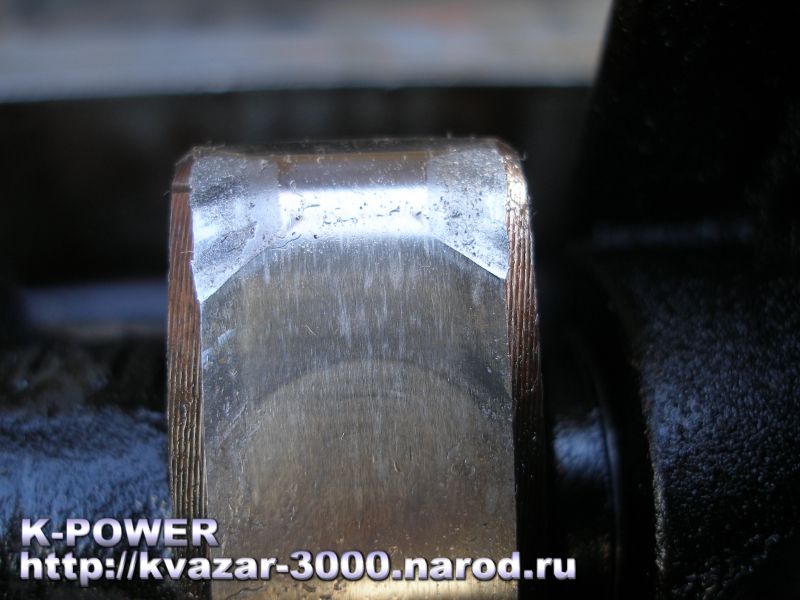

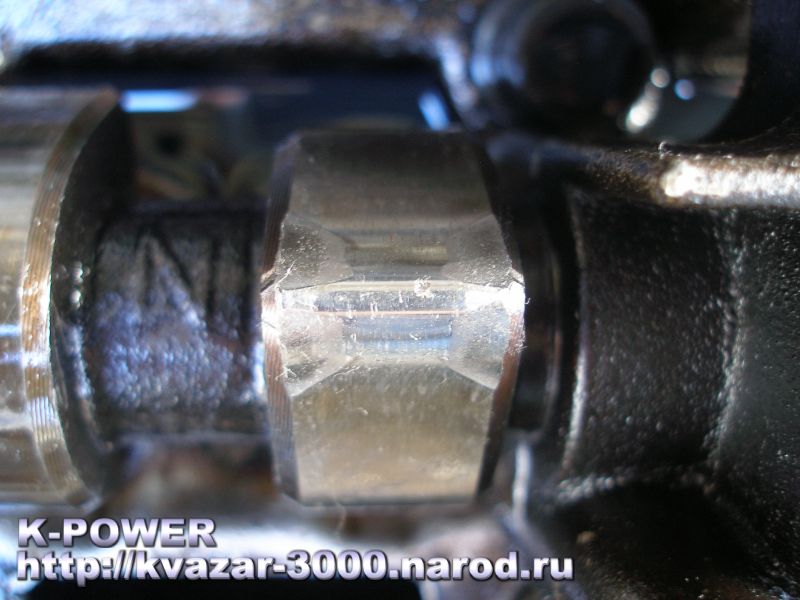

Износ кулачка 2108 распредвала из-за тонкой регулировочной шайбы
Износ кулачка 2108 распредвала из-за тонкой регулировочной шайбы
Износ кулачка 2108 распредвала из-за тонкой регулировочной шайбы
Износ кулачка 2108 распредвала из-за тонкой регулировочной шайбы
Износ кулачка 2108 распредвала из-за тонкой регулировочной шайбы

Прокомментируем фотографии.

Хорошо видно, что под проблемным кулачком стоит очень тонкая шайба, края толкателя либо вровень, либо выше, чем сама шайба. Толщина шайбы, наверняка, порядка 2,90-3,00 мм. Поскольку головка прошла через ремонт, скорее всего, получилось следующее - мастер заменил направляющие втулки клапанов, прозенковал сёдла, вследствие чего клапана поднялись к распредвалу, толщина шайб уменьшилась.
Некоторые "мастера" подрезают торцы клапанов, что-бы увеличить толщину шайб, но мы так делать категорически не рекомендуем.
В данном случае нужно было заменить проблемные сёдла на новые, что-бы толщина шайб уложилась в диапазон 3,50-4,50 мм. Тогда шайба была бы выше толкателя. В данном случае кулачок действительно "шкрябает" о край толкателя, вследствие чего идет огранка и интенсивная выработка.
Конечно же, так ездить нельзя. Распредвал уже непригоден.

Варианты ремонта следующие:

1) Заменить седло на новое, поставить новый 2108 распредвал.
2) Поставить тюнинговый распредвал с уменьшенной базой кулачков, заменить клапана на новые (если торцы подрезаны при ремонте) и подпятниками вывести толщину шайб в диапазон 3,50-4,50 мм, проконтролировав, что-бы все шайбы были выше кромок толкателей. В этом случае замена седла не требуется.



Добавлено от 20 апреля 2010 г.:

Пришло новое письмо от Кирилла с фотографиями. Цитирую письмо от 20 апреля 2010 г:

Ужасы продолжаются - сняли распредвал - ... ну это мягко сказать... мат летел в районе квартала... фотки прилагаются. Один клапан - какой-то странный фаски нет и утоплен он как-то меньше других в тарелку, но это не на том кулачке, который я присылал. На всех остальных кулачках есть явные следы выкрашивания, но торцы
клапанов выглядят вменяемо. (...) Посмотрите на этот кошмар, и возможно ли что-то сделать или головешку однозначно на выброс?
Остальные площадки опорные распреда - живы и никакой выработки нет.
Возможно ли это из-за пробега при отсутствии(или недостаточном) давления масла? Еще раз повторюсь - не поставили клему датчика давления масла - проехал друг с дохлым маслонасосом где-то 30-50 км, не перегружая двигло, ибо обкатка.

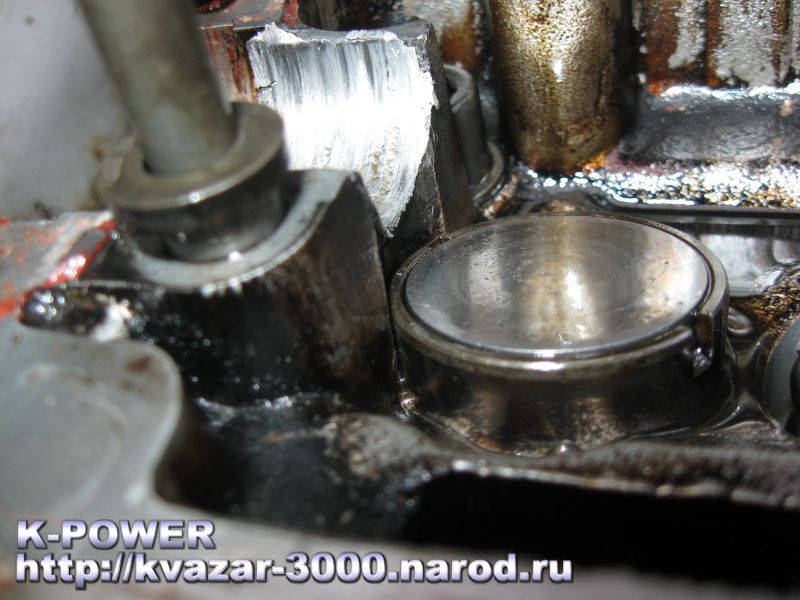

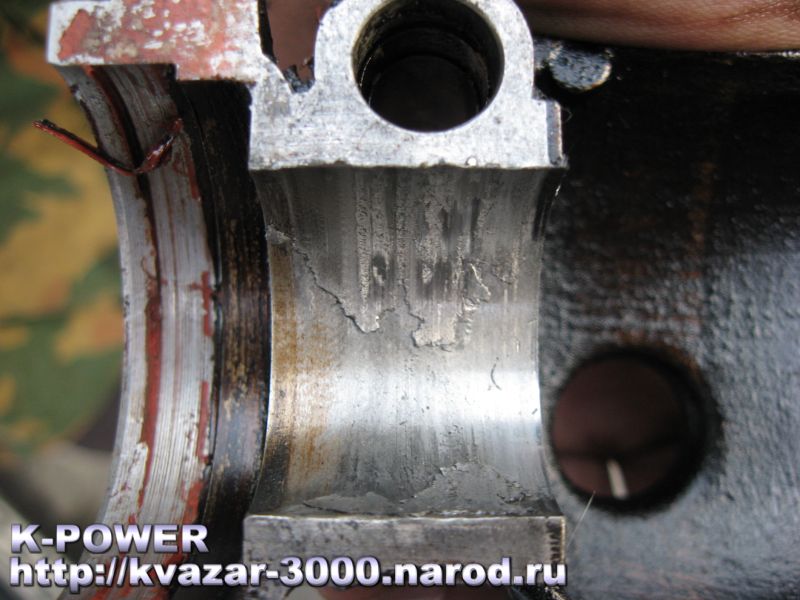

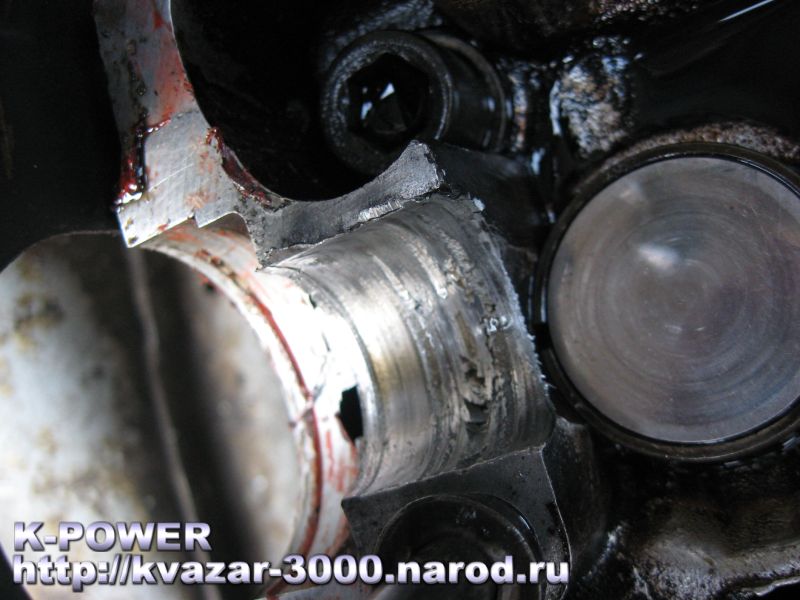

Повреждение постели распредвала в ГБЦ 2108
Повреждение постели распредвала в ГБЦ 2108
Повреждение постели распредвала в ГБЦ 2108
Повреждение постели распредвала в ГБЦ 2108

Прокомментируем фотографии.

Вследствие масляного голодания произошел задир постели в ГБЦ. Явно видно наволакивание алюминия на ответной части подшипника в крышке ГБЦ. Отверстие маслоподачи полностью перекрыто.
Необходим сложный ремонт постели распредвала - напыление или наплавка поврежденных участков и расточка постели на горизонтально-расточном станке. Иначе - головка под замену.



Статья написана: 19 апреля 2010 г.
Обновление: 20 апреля 2010 г.
Автор статьи, фото-видео материалов: © Квазар
