При ремонте или форсировании двигателя остро стоит вопрос сохранения или повышения ресурса отдельных узлов и деталей, на которые при форсировании увеличивается нагрузка.
Одной из таких наиболее проблемных деталей двигателя является направляющая втулка клапана.

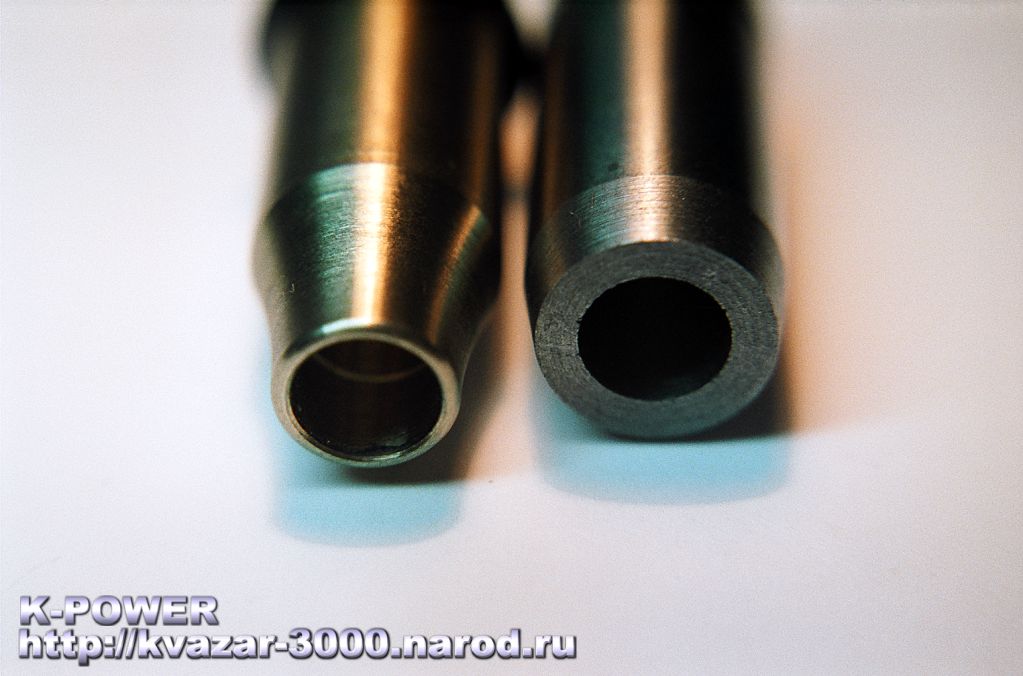

Серийные втулки для восьмиклапанных двигателей ВАЗа делаются из специального чугуна, который, к сожалению, не отличается высокой стойкостью к износу. Серийные втулки ВАЗа грешат плохой геометрией, и на многих моторах к пробегу 30-40 тыс. км люфт клапана вследствие износа превышает все разумные допуски, а при работе мотора прослушивается характерный клапанный стук. Качество выделки и геометрия головок для двигателей Оки еще хуже, особенно это видно по головкам конца 90-х годов.
И только на двигателе 2112 (16 клапанов) серийно устанавливаются втулки из латуни (Лс65), имеющие больший срок службы, чем чугунные.

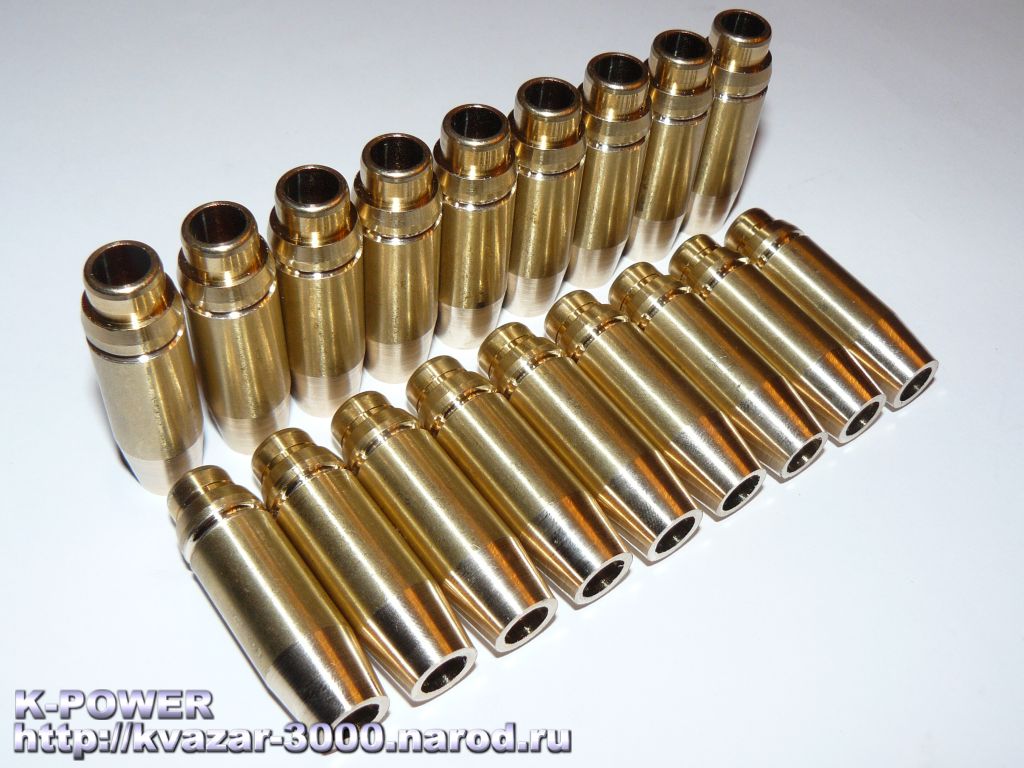

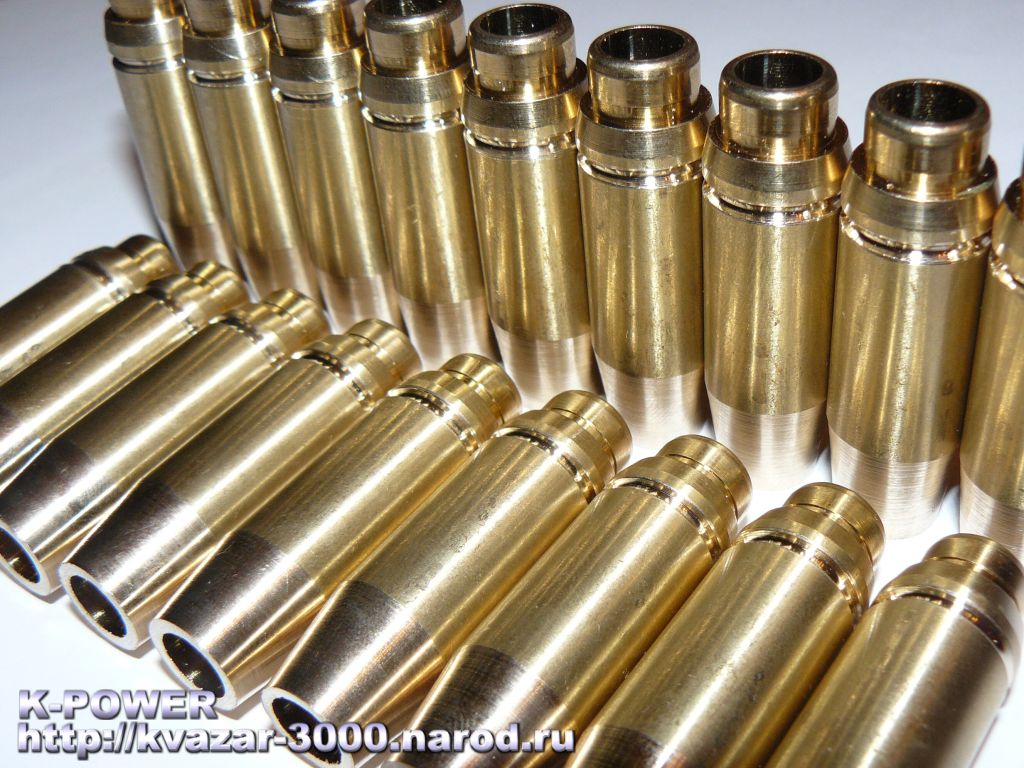

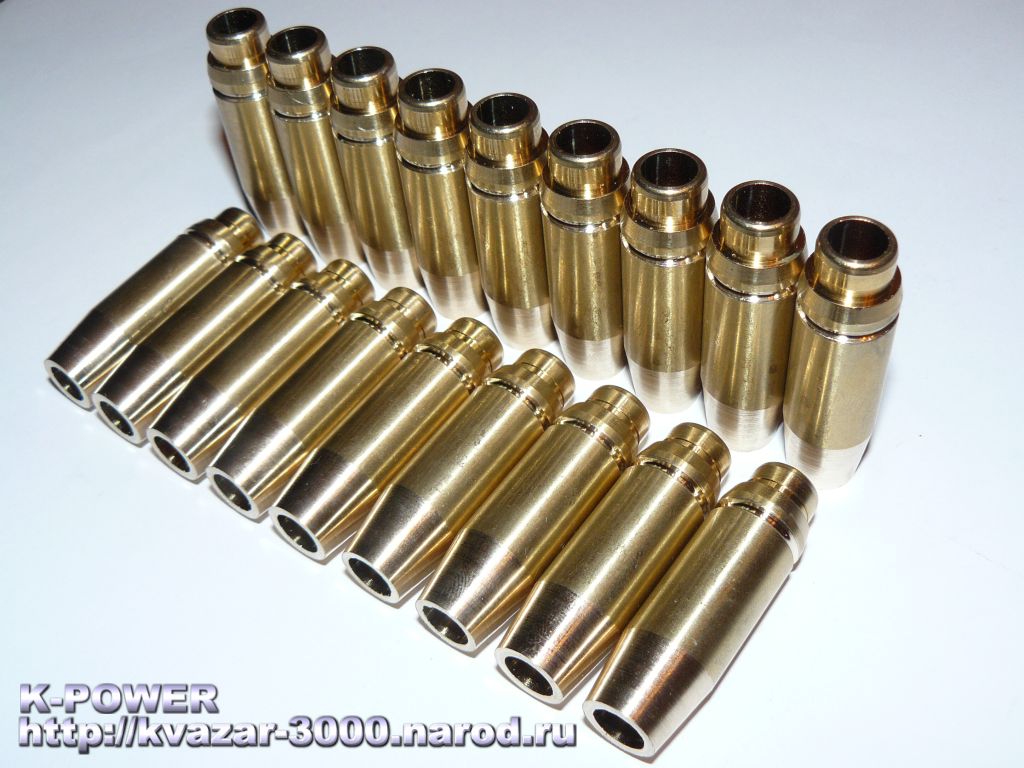

Чем же заменить ненадежные чугунные втулки? Ответ найден давно - специальные направляющие втулки из бронзовых сплавов. Для направляющих втулок не всякая бронза подойдет, а лишь несколько сортов, специально подобранных и испытанных в автоспорте.

Плюсы бронзовых втулок следующие:
Лучший теплоотвод от стержня клапана и передача тепла в алюминиевое тело головки, высокая стойкость к износу, отличная совместимость со стальными и хромированными клапанами, меньшая требовательность к количеству масла, попадающего на стержни клапанов.

Специалисты по ремонту ГБЦ так же отмечают важную особенность бронзовых втулок - материал достаточно пластичен, не раскалывается, как чугунная втулка, а следовательно, риск раскалывания втулки (появления трещины) при ее запрессовке, или экстремальных режимах работы двигателя, сводится к нулю.

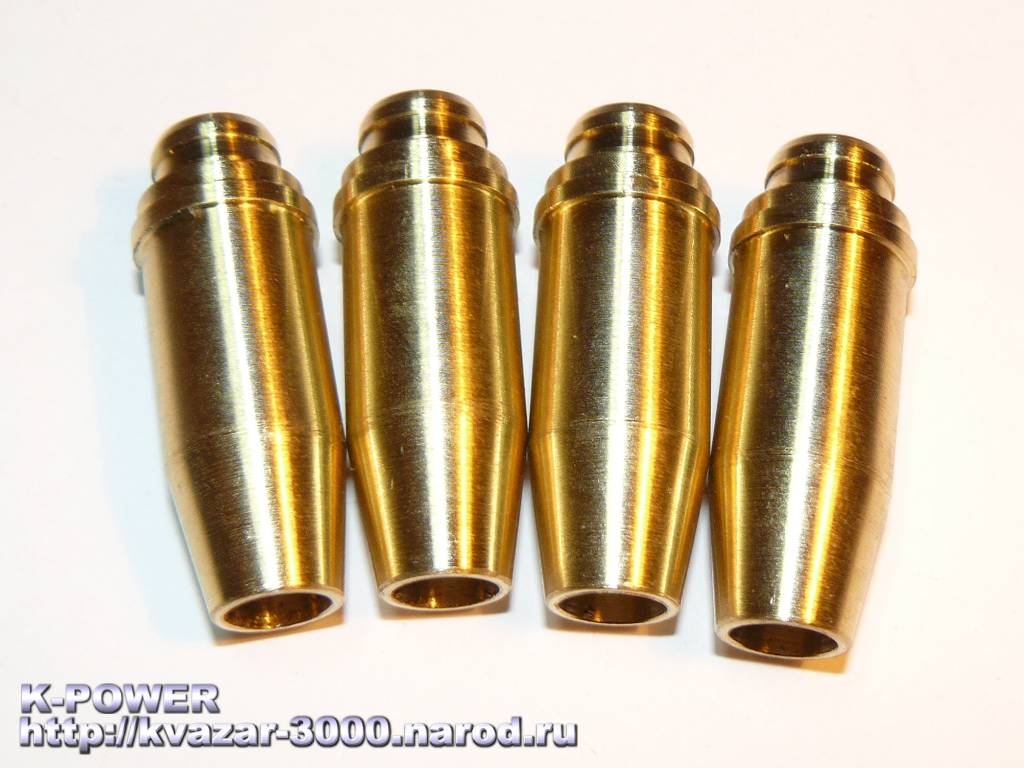

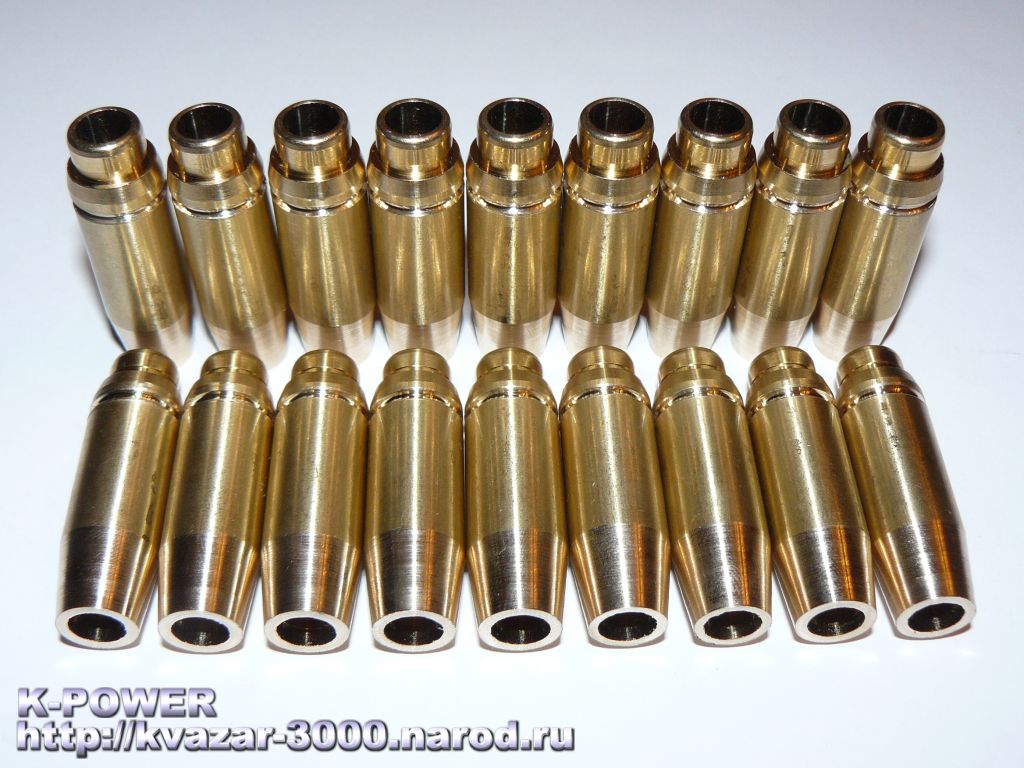

Для двигателей ВАЗ 2108\2110 освоен выпуск втулок двух типов - для стержня клапана диаметром 8 мм и для клапанов с диаметром стержня 7 мм. Второй тип втулок для семейства двигателей 2108 имеет серийный наружный диаметр, внутренний - 7 мм, а маслосъемные колпачки применяются от 16 клапанного двигателя 2112. Комплект таких втулок показан на фото ниже. Данные втулки применяются при экстремальном тюнинге двигателя с клапанами 40x34.

Бронзовые втулки 2108 так же применяются в двигателях Оки. Кроме того, допустимо применять данные втулки на двигателях семейства ВАЗ "классика".
Опробован так же экономичный вариант, когда бронзовые втулки применяются только на выпускных клапанах, а для впускных клапанов - качественные импортные чугунные направляющие. Такая комбинация оправдана не только экономией, но и увеличением общего ресурса ГБЦ при обычном ремонте головки, ведь выпускные направляющие втулки - наиболее нагруженные.

Бронзовые втулки рекомендуется применять при общем форсировании двигателя, как необходимый элемент увеличения ресурса. Для спортивных валов с подъемами более 12 мм использование бронзовых втулок уже не имеет альтернативы.
